Описание

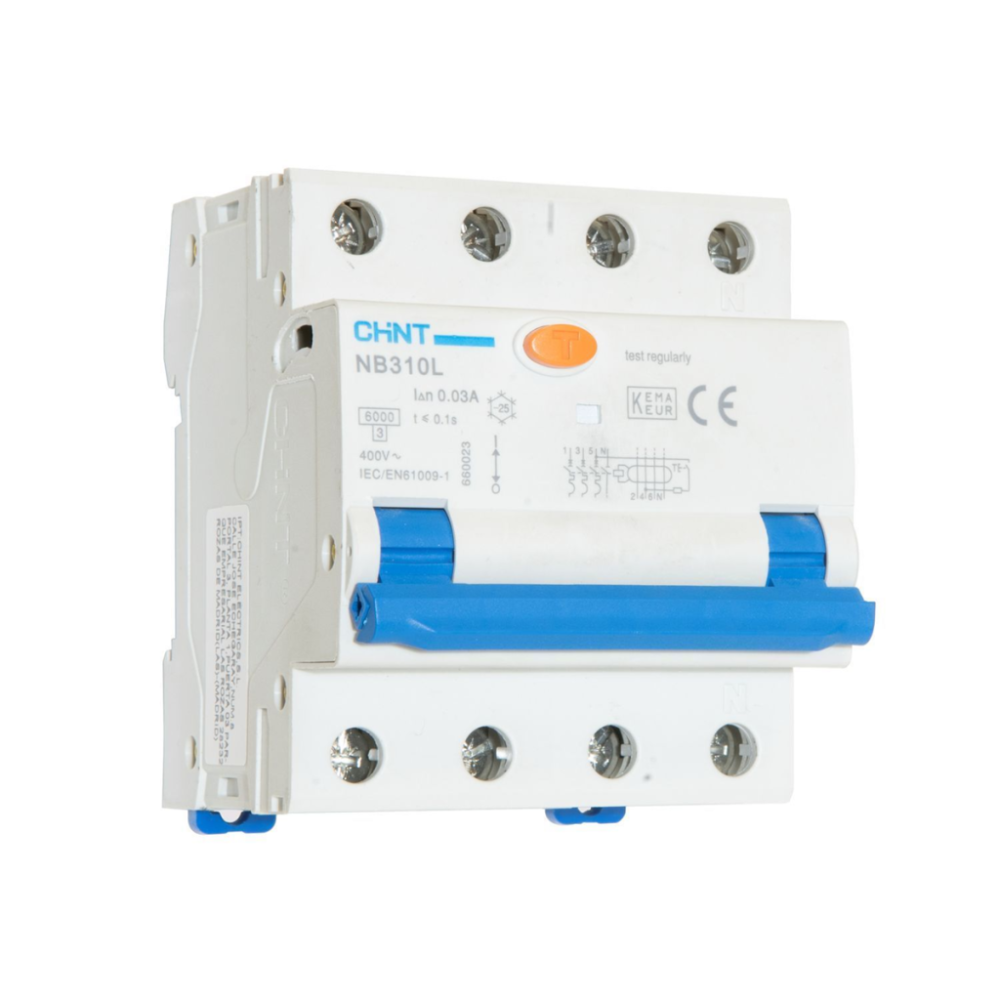

Дифференциальный автомат NB310L, 6-40А, 6кА
Автоматические выключатели дифференциального тока (АВДТ) серии NB310L применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
| Название параметра | Значение | ||
|---|---|---|---|
| Соответствие стандартам | ГОСТ P 51327.1 (МЭК 61009-1) | ||
| Номинальный ток (In), А | 6; 10; 13; 16; 20; 25; 32 | 6; 10; 13; 16; 20; 25; 32; 40 | |
| Количество полюсов | 2P | 3P+N | |
| Тип АВДТ | A | AC, A | |
| Номинальный отключающий дифференциальный ток (I∆n), мА | 30 | 30; 300 | |
| Номинальная наибольшая дифференциальная включающая и отключающая способность (I∆m), А | 3000 | ||
| Времятоковые характеристики | B; С | ||
| Номинальная отключающая способность (Icn), А |
10000 (6А; 10А; 13А; 16А) 6000 (20А; 25А; 32А) |
6000 | |
| Номинальное рабочее напряжение (Ue), В | 110/230/240 | 230/400 | |
| Номинальное напряжение изоляции (Ui), В | 500 | ||
| Номинальное импульсное напряжение (1,2/50) (Uimp), кВ | 4 | ||
| Номинальная частота (f), Гц | 50/60 | ||
| Время отключения I∆n, с | ≤ 0,1 | ||
| Тип устройства | Электромеханические | ||
| Механическая износостойкость, циклов ВО | 10000 | ||
| Электрическая износостойкость, циклов ВО | 2000 | ||

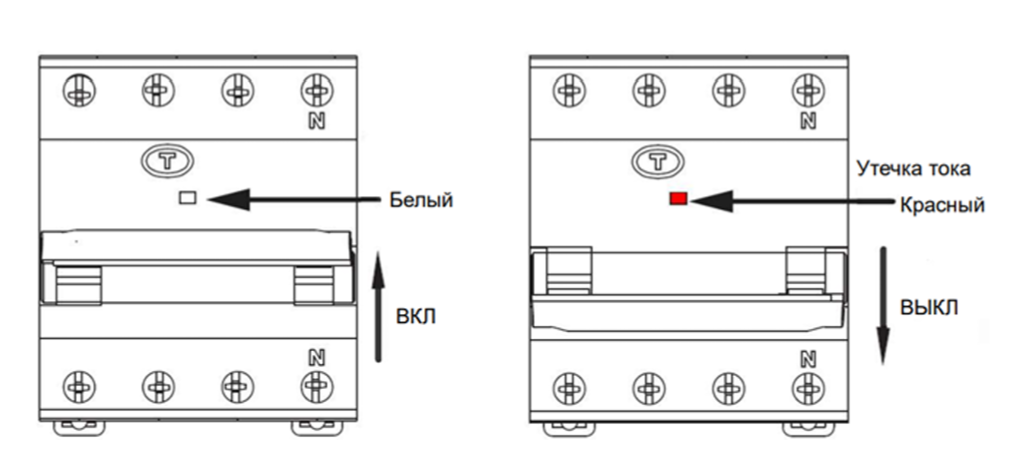

| Индикатор аварийного срабатывания | Да | ||
| Степень загрязнения | 2 | ||

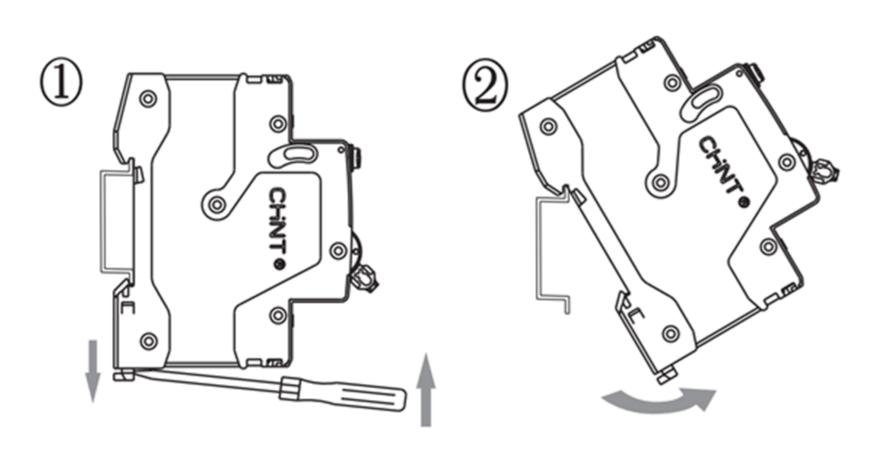

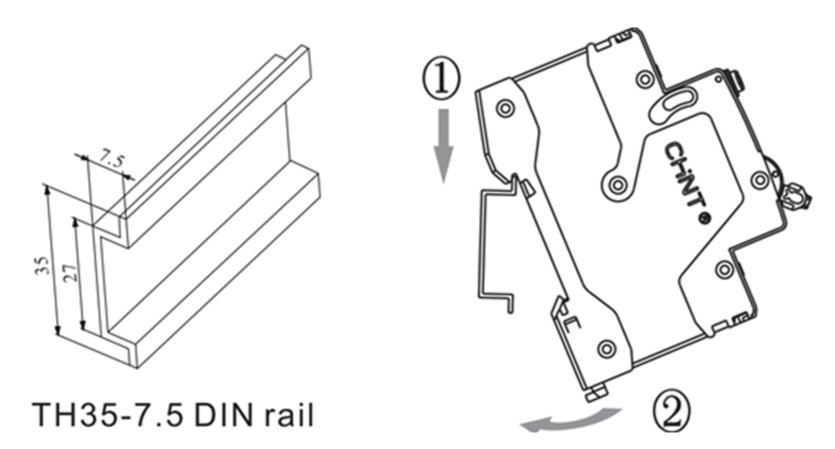

| Установка и присоединение | Установка | На DIN-рейку 35 мм | |
| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 4 ÷25 | ||
| Сечение шин для верхних/нижних зажимов, мм2 | 10 | ||

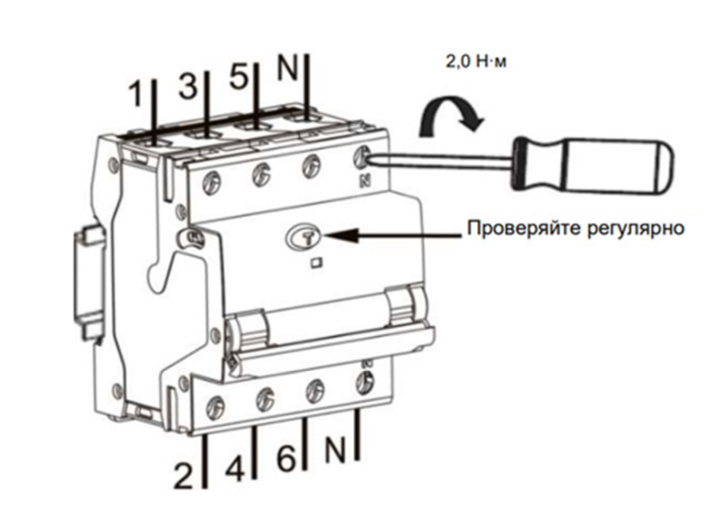

| Момент затяжки винтов, Нм | 2,5 | ||
| Подключение нагрузки | Сверху или снизу | ||
1. Температура эксплуатации от -25° до +40 °С, среднесуточная температура не должна превышать +35 °С; температура хранения от -25°С до +70°С.
2. Степень загрязнения: 2
▶ Перед подключением изделия к питанию проверьте правильность проводки и убедитесь в плавности работы ручки.
▶ Помните нажимать кнопку «тест» регулярно и как минимум раз в 6 месяцев для более точной работы устройства, устройство должно сработать. Для корректной работы устройства каждый месяц проверяйте устройство дифференциальной защиты.
▶ После отключения автоматическим выключателем участка с перегрузкой или коротким замыканием, перед повторным включением участка следует устранить неисправность.
