Малогабаритный автоматический выключатель DZ47-60, 1-63А, 4.5кА
Много
Нашли дешевле?
DZ47-60
X
X
4,5кА х-ка
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

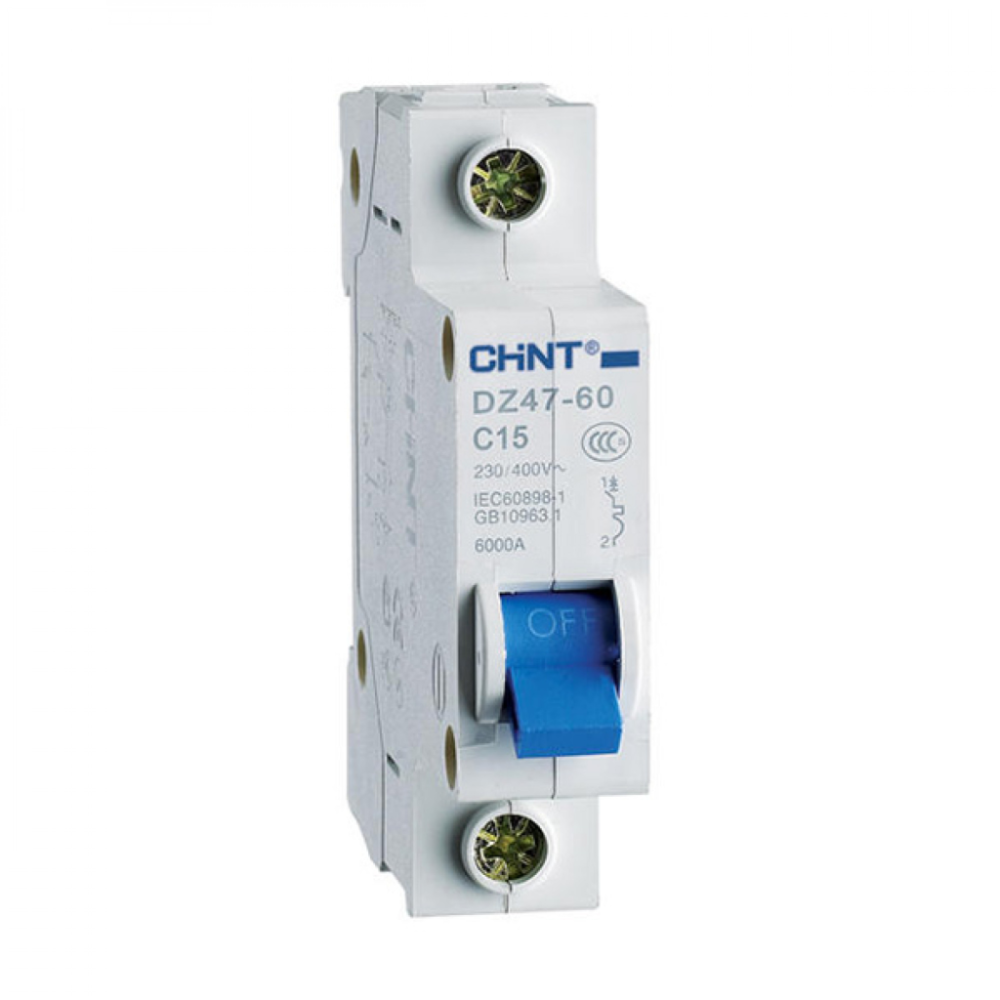

Малогабаритный автоматический выключатель DZ47-60, 1-63А, 4.5кА
Артоматические выключатели предназначены для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания.
Применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
Выключатели имеют три типа характеристики срабатывания от тока короткого замыкания и различные области применения:
Кривая В 3-5 In
Защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения с системами заземления TN и IT.
Кривая C 3-10 In
Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
Кривая D 10-14 In
Защита цепей от перегрузок и коротких замыканий, защита нагрузки с высокими импульсными токами при включении нагрузки (низковольтные трансформаторы, лампы-разрядники).
| Соответствие стандартам | ГОСТ Р 50345 (МЭК 60898-1) |
|---|---|
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное напряжение Ue, В | 230/400 |
| Номинальное частота, Гц | 50/60 |
| Номинальный ток In, А | 1-63 |
| Характеристики срабатывания электромагнитного расцепителя | B, C, D |
| Номинальное импульсное выдерживание напряжение (1.2/50) Uimp, кВ | 4 |
| Номинальная отключающая способность, кА | 4,5 |
| Электрическая износостойкость | 4000 |
| Механическая износостойкость | 10000 |
| Степень защиты | IP20 |
| Категория загрязнения среды | 2 |
| Рабочая температура, С | -25...+40 |
| Температура хранения, С | -25...+70 |
| Сечение зажимов для медного кабеля | 1-25 мм2 |
| AWG 18-4 | |
| Сечение верхних / нижних зажимов для шины | 1-10 мм2 |
| AWG 18-8 | |
| Момент затяжки зажимов | 2.5 Н.м |
| 22 In-Ibs. |
|
|
|
|
|

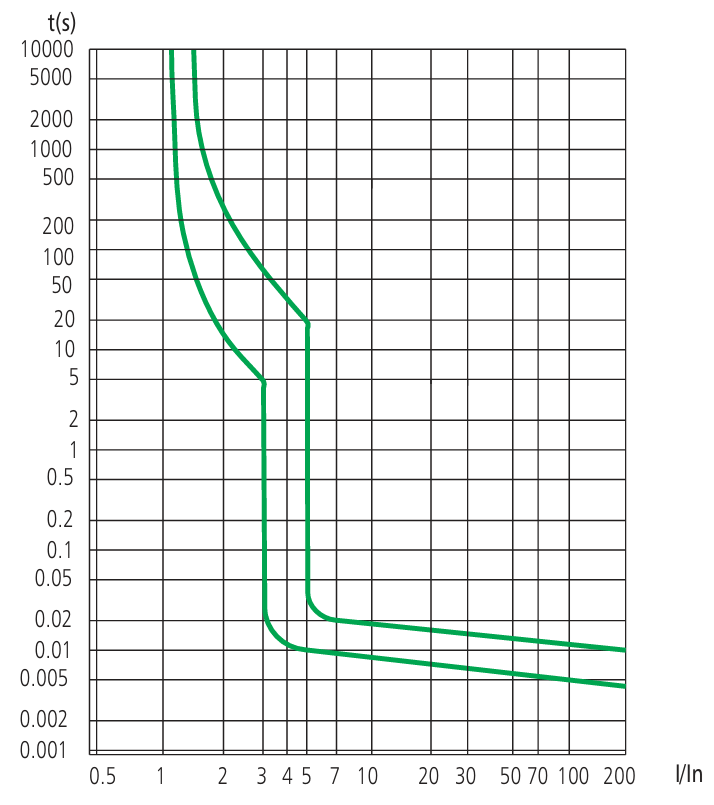

ГОСТ Р 50345 АС тип В |

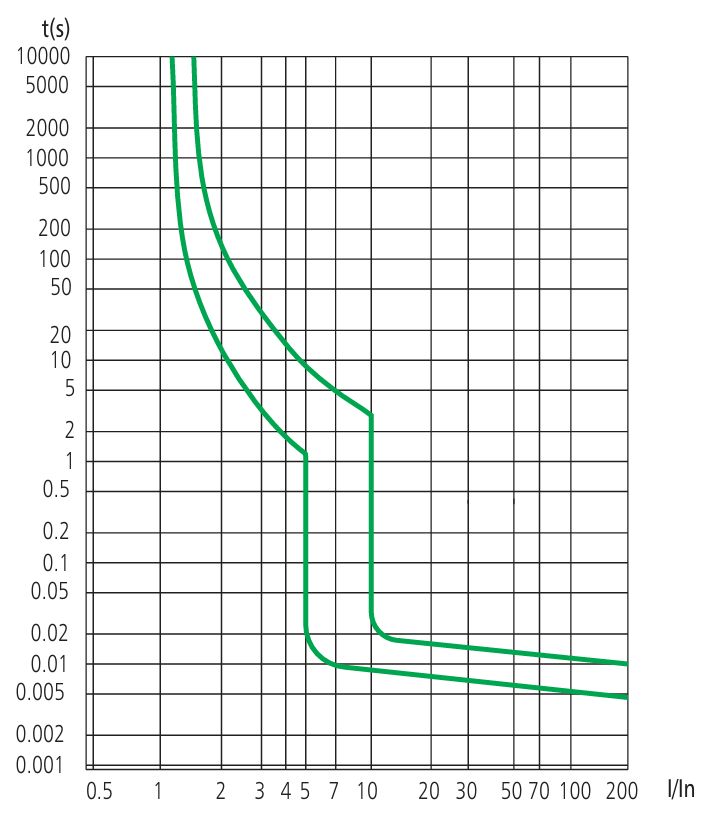

ГОСТ Р 50345 АС тип С |

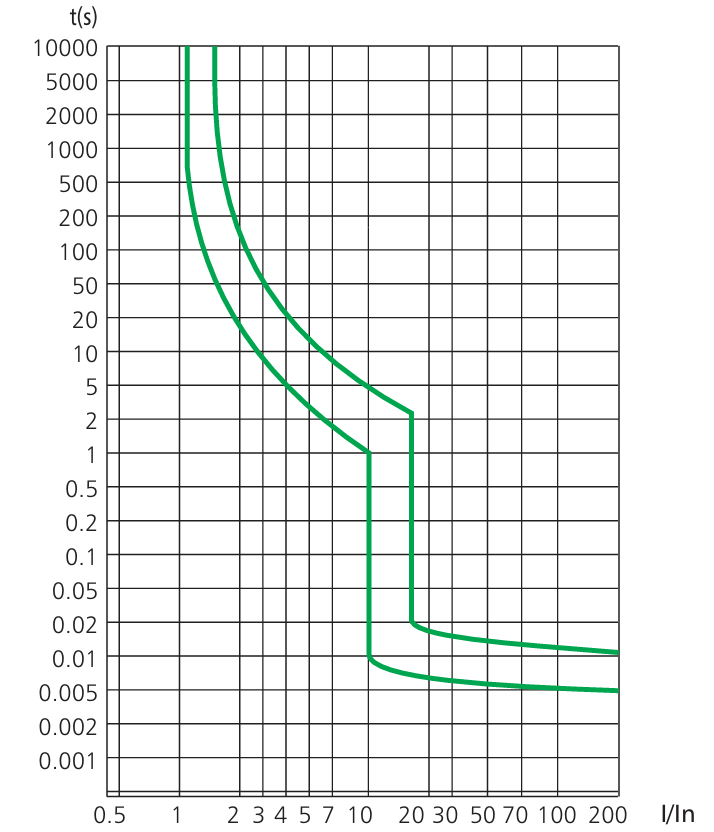

ГОСТ Р 50345 АС тип D |
Зависимость номинального тока выключателей от температуры окружающей среды.
Контрольная температура калибровки тепловых расцепителей 30 С
| Номинальный ток In (А) | Коэффициент температурной компенсации для разных рабочих температур | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| -10 С | 0 С | 10 С | 20 С | 30 С | 40 С | 50 С | 55 С | 60 С | |
| 1 - 6 | 1,20 | 1,14 | 1,09 | 1,05 | 1,00 | 0,96 | 0,80 | 0,75 | 0,70 |
| 10 - 32 | 1,18 | 1,12 | 1,08 | 1,04 | 1,00 | 0,96 | 0,92 | 0,88 | 0,84 |
| 40 - 63 | 1,16 | 1,12 | 1,07 | 1,03 | 1,00 | 0,97 | 0,87 | 0,83 | 0,80 |
