Описание
Устройства защиты двигателя серии NJBK1
Устройства защиты двигателя серии NJBK1 применяются в сетях переменного тока частотой 50 Гц с номинальным напряжением до 690 В и номинальным током от 1 до 400 А для защиты двигателей от перегрузки, обрыва фазы, нарушения баланса токов и прочих проблем, возникающих при непрерывном или прерывистом режиме работы.

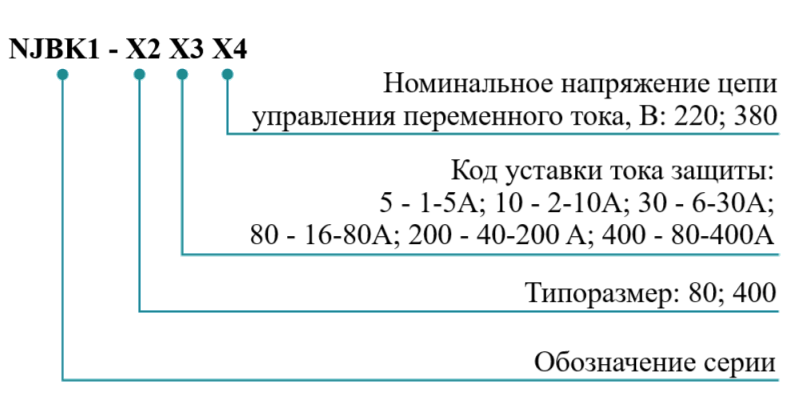

| Название параметра | Значение |
|---|---|
| Напряжение рабочее напряжение (Ue), В | 240/380 |
| Номинальное напряжение изоляции, (Ui), B | 690 |
| Номинальное импульсное выдерживаемое напряжение, (Uimp), кB | 6 |
| Частота основной сети, Гц | 50 ± 1 |
| Защищаемый двигатель | Трехфазный асинхронный двигатель с короткозамкнутым ротором |
| Диапазон мощности управляемого двигателя, кВт | 0,5-200 |
| Номинальный рабочий ток (Ie), А | 5-400 |
| Номинальное напряжение цепи управления (Us), В | АС220; АС380 |
| Допустимый диапазон колебаний напряжения | (0,85-1,1)Us |
| Номинальный рабочий ток вспомогательных контактов, А в категории АС-15 | 1,5 (220В); 0,95 (380В) |
| Ток термической стойкости вспомогательных контактов, А | 5 |
| Классификация окружающей среды по электромагнитным помехам | Тип B |
| Номинальный режим работы | Непрерывный или восьмичасовой режим |
| Исполнение устройства защиты двигателя | Номинальный ток, A | Диапазон настройки тока, A | Допустимая мощность двигателя, кВт |
|---|---|---|---|
| NJBK1-80/5 | 5 | 1-5 | 0,5-2,5 |
| NJBK1-80/10 | 10 | 2-10 | 1-5 |
| NJBK1-80/30 | 30 | 6-30 | 3-15 |
| NJBK1-80/80 | 80 | 16-80 | 8-40 |
| NJBK1-400/200 | 200 | 40-200 | 20-100 |
| NJBK1-400/400 | 400 | 80-400 | 40-200 |
1. Механические поворотные переключатели для настройки уставок номинального рабочего тока и тока срабатывания.
2. Семисегментный светодиодный индикатор, отображающий текущее значение, состояние настройки, код неисправности и другую информацию.
3. Функции защиты от перегрузки с обратнозависимой выдержкой времени, защиты от обрыва фазы и защиты от небаланса токов.
4. Пять встроенных типов кривых перегрузки, которые можно использовать в различных применениях.
5. Кнопка «тест/сброс» для проведения теста с имитацией неисправности и возврата в исходное состояние после возникновения аварии.
6. Втычные клеммные блоки для удобного подключения к оборудованию пользователя.
7. Простая встраиваемая конструкция устройства с двумя способами установки: монтаж на DIN-рейку и монтаж винтами на монтажную плату.
8. Сигнализация миганием индикатора при отказе двигателя и отображение кода неисправности и максимального значения тока в фазе, сохраненных в памяти устройства.

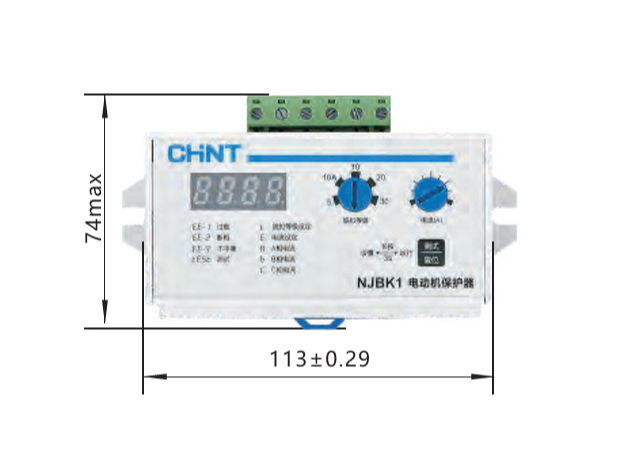

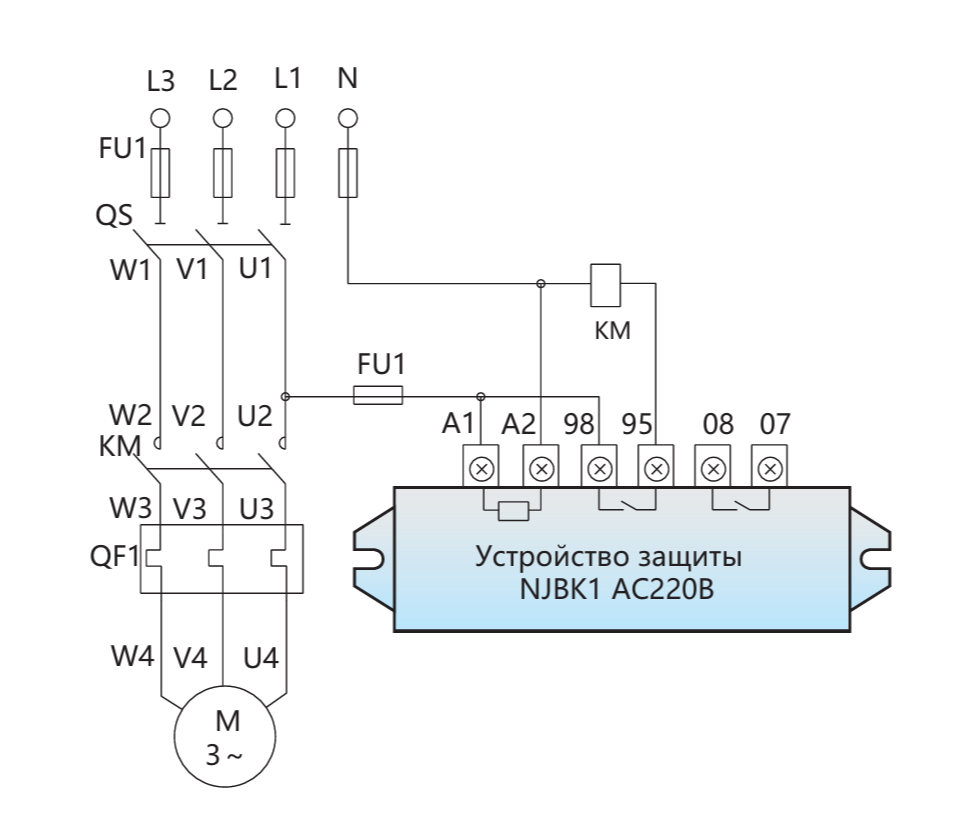

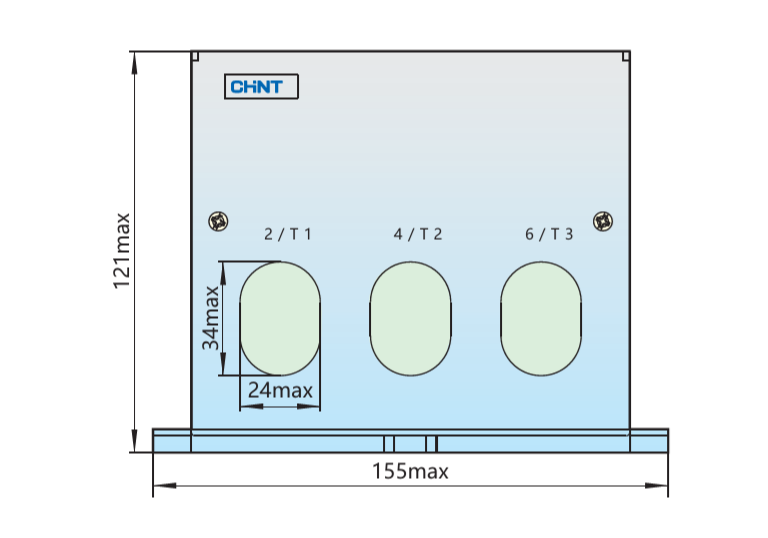

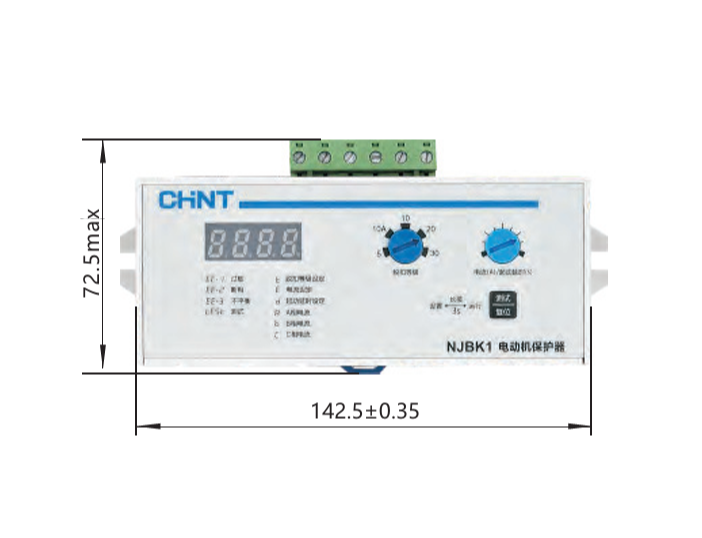

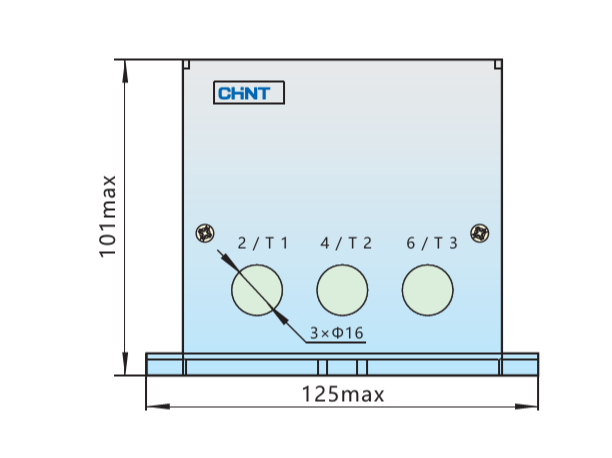

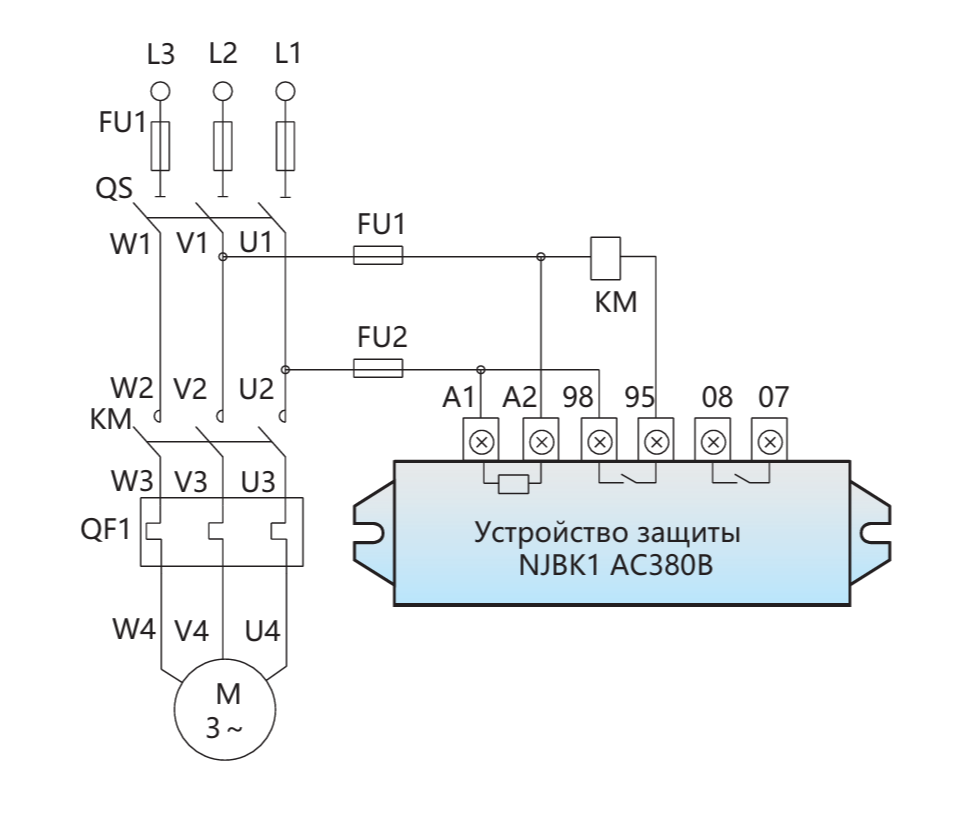

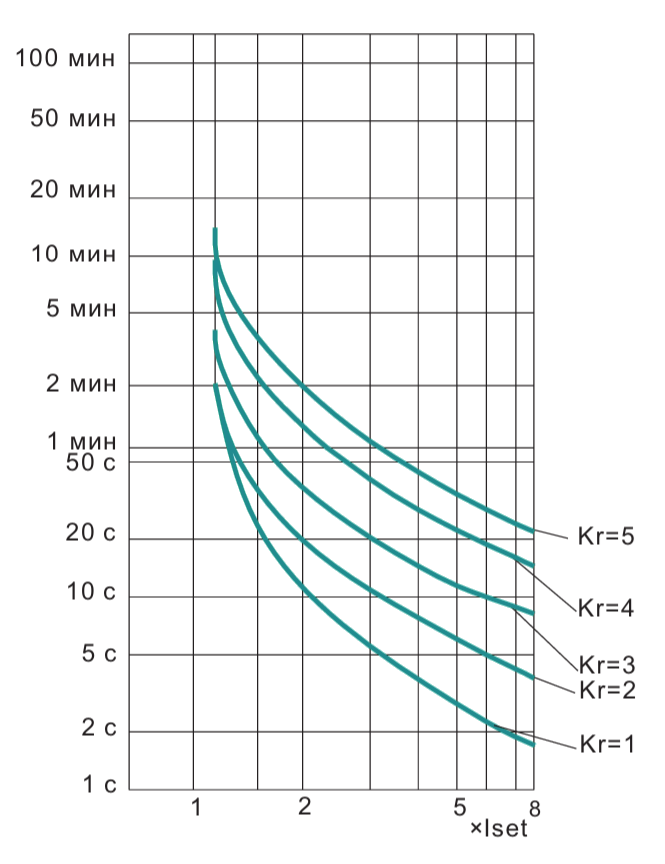

| Кривая перегрузки по току | Время срабатывания устройства, сек | Соответствие классу теплового расцепления | ||||||
|---|---|---|---|---|---|---|---|---|
| Кратность тока перегрузки к номинальному току устройства | ||||||||
| 1,05 | 1,2 | 1,5 | 2 | 5 | 6 | 7,2 | ||
| Kr = 1 | Несрабатывание | 63 | 40 | 22 | 3,6 | 2,5 | 1,8 | Класс 5 |
| Kr = 2 | Несрабатывание | 125 | 80 | 45 | 7,2 | 5 | 3,5 | Класс 10A |
| Kr = 3 | Несрабатывание | 250 | 160 | 90 | 14 | 10 | 6,9 | Класс 10 |
| Kr = 4 | Несрабатывание | 500 | 320 | 180 | 29 | 20 | 14 | Класс 20 |
| Kr = 5 | Несрабатывание | 750 | 480 | 270 | 43 | 30 | 21 | Класс 30 |
Когда ток в одной из фаз трехфазного напряжения становится равным 0, защита срабатывает в течение 3 секунд с относительной погрешностью ±20%.
Когда ток в фазах трехфазного напряжения соответствует формуле ниже, защита срабатывает в течение 3 секунд с относительной погрешностью ±20%.
▶ Степень защиты: IP20
▶ Рабочая температура: от -5°C до +40°C
▶ Температура хранения: -5°C +70°C
▶ Относительная влажность воздуха <95% без образования конденсата
▶ Номинальная выходная мощность инвертора обеспечивается на высоте до 2000 м
▶ Допустимая влажность: в месте установки не должна превышать 95%
▶ Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
- без возможности возникновения брызг воды или выпадение росы
- с отсутствием пыли или агрессивные газов, масляного тумана, или пара
- с защитой от попадания на устройство прямых солнечных лучей
- без источников электромагнитного излучения
▶ Степень загрязнения: 3
▶ Категория размещения: III
