Описание

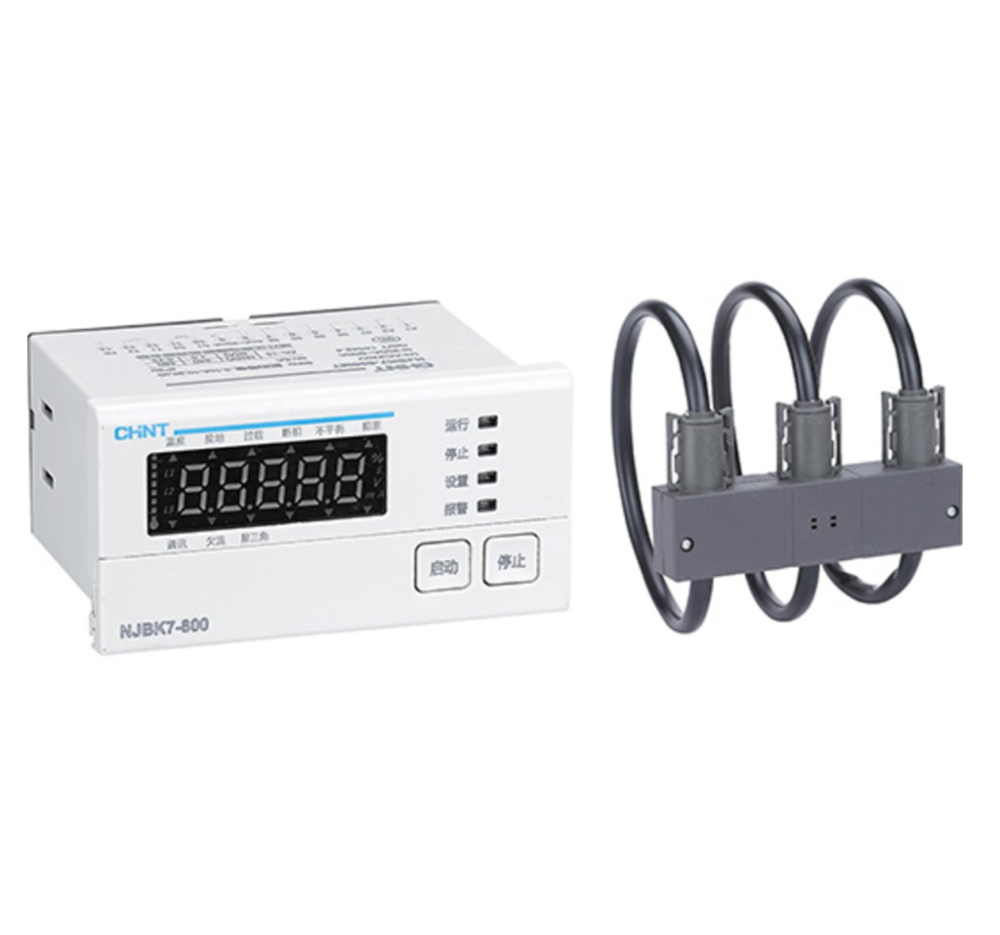

Устройство защиты электродвигателя NJBK7

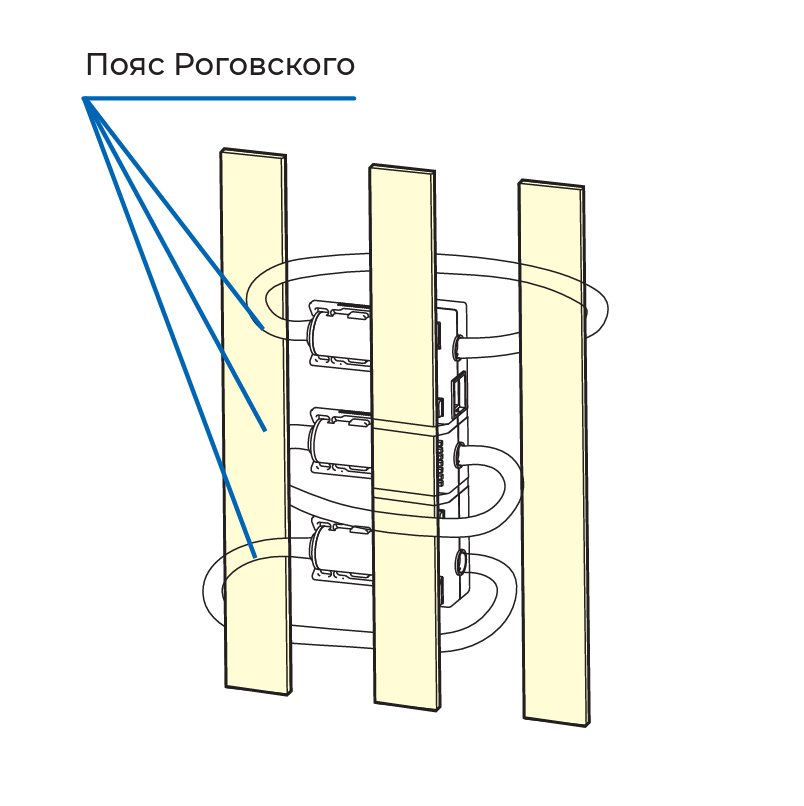

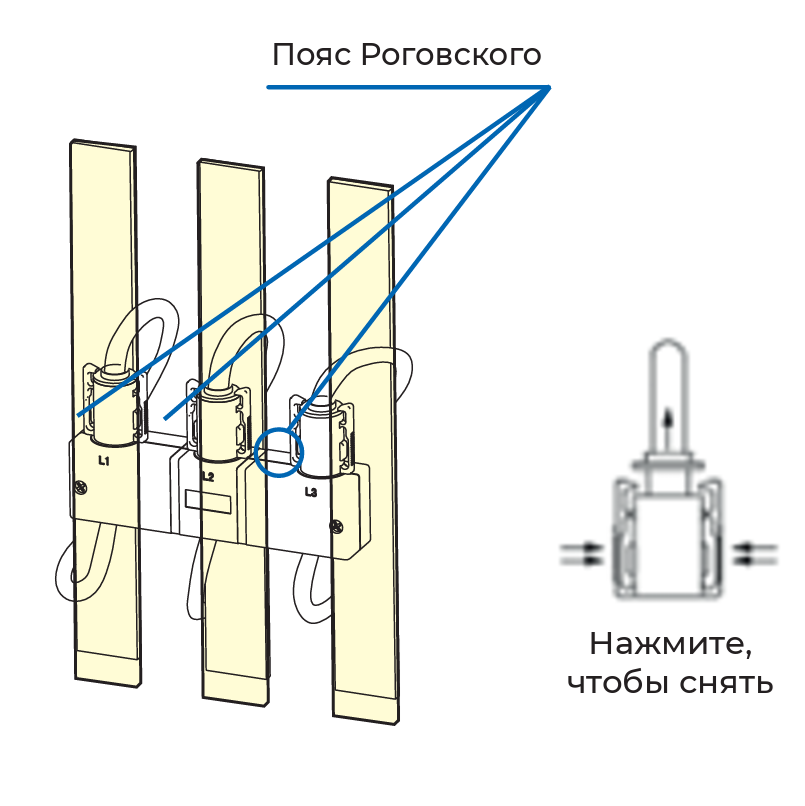

Устройства защиты двигателя NJBK7 применяются для защиты электродвигателей переменного тока частотой 50 Гц, номинальным напряжением до 690 В, с рабочим током в диапазоне 1 до 800 А от перегрузки, блокировки, потери фазы, нарушения баланса токов, пониженного тока, короткого замыкания. Устройство оснащено интерфейсом RS485 и аналоговым входом 4-20 мА. Для работы с большими токами используется гибкий пояс Роговского, преимуществом которого является широкий диапазон охвата, высокая точность и простота установки.
| Модель | NJBK7800/5 | NJBK7800/10 | NJBK7800/40 | NJBK7800/100 | NJBK7800/400 | NJBK7800/800 | |
|---|---|---|---|---|---|---|---|
| Номинальный ток (А) | 5 | 10 | 40 | 100 | 400 | 800 | |
| Диапазон уставки тока (А) | 1-5 | 2-10 | 8-40 | 20-100 | 80-400 | 200-800 | |
| Мощность двигателя (кВт) | 0,5-2,5 | 1-5 | 4-20 | 10-50 | 40-200 | 100-400 | |
| Код функции | M | Аналоговый вход 4-20 мА | |||||
| T | Коммуникационный интерфейс RS485 | ||||||

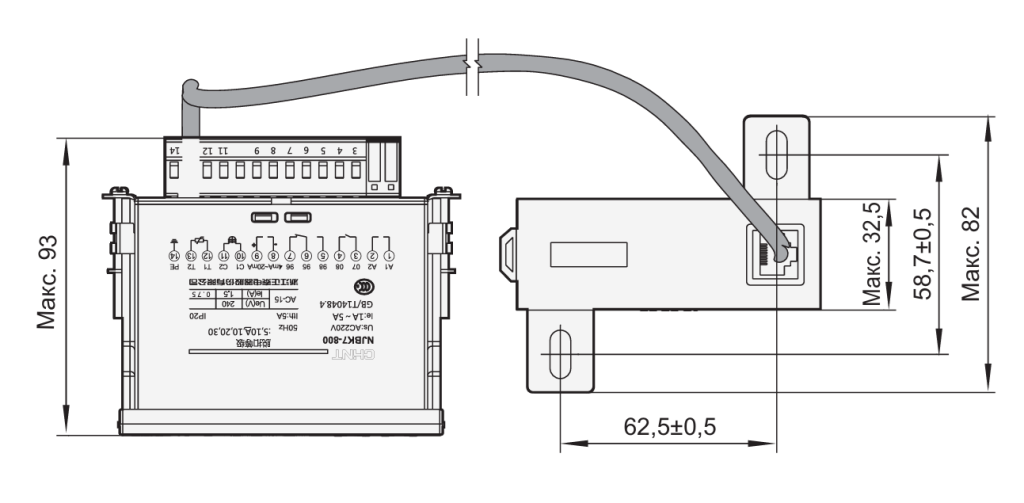

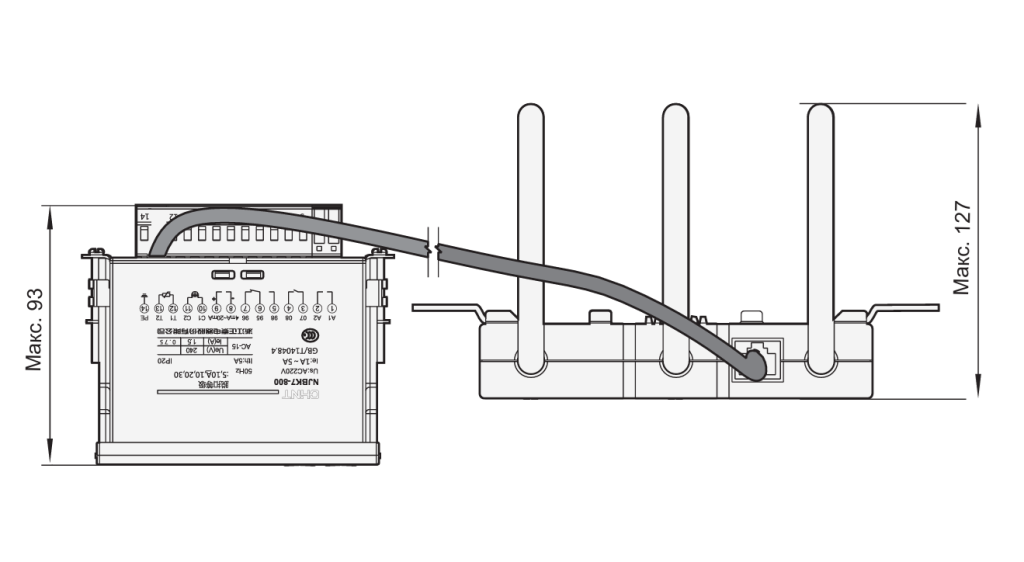

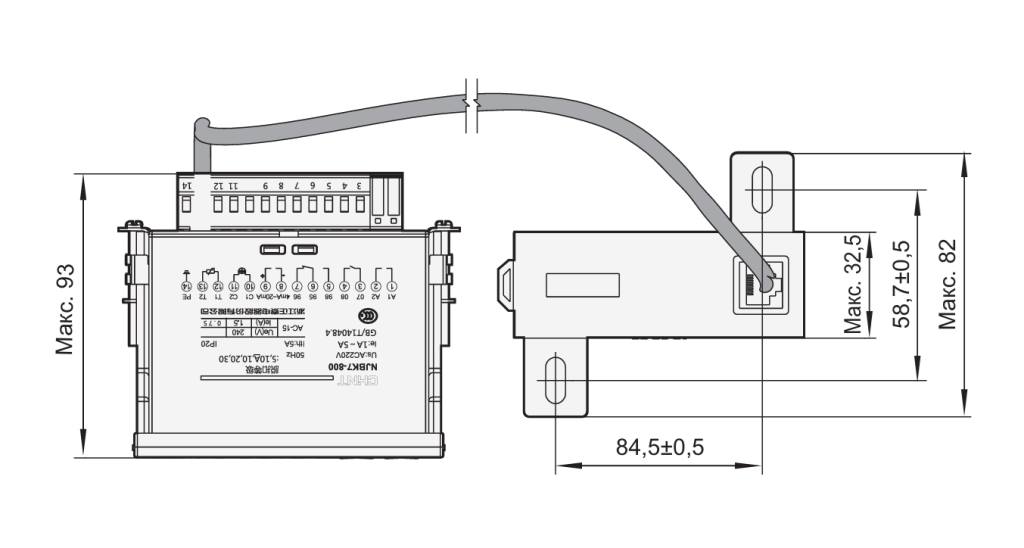

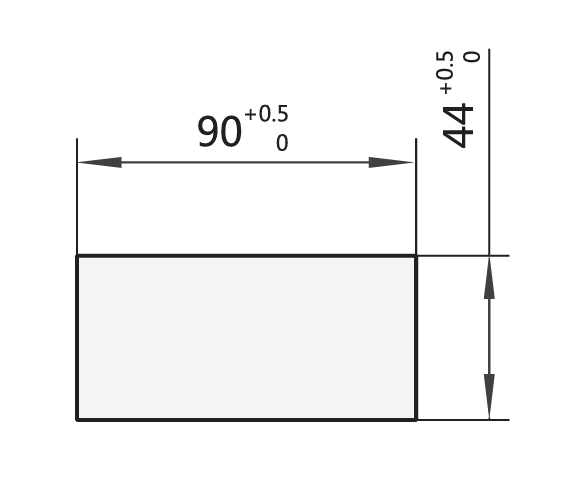

| Тип монтажа | Устройство устанавливается в отверстие на панели управления или дверце щита, трансформатор устанавливается на измерительные шины | ||||||
| Способ настройки | С помощью кнопок | ||||||

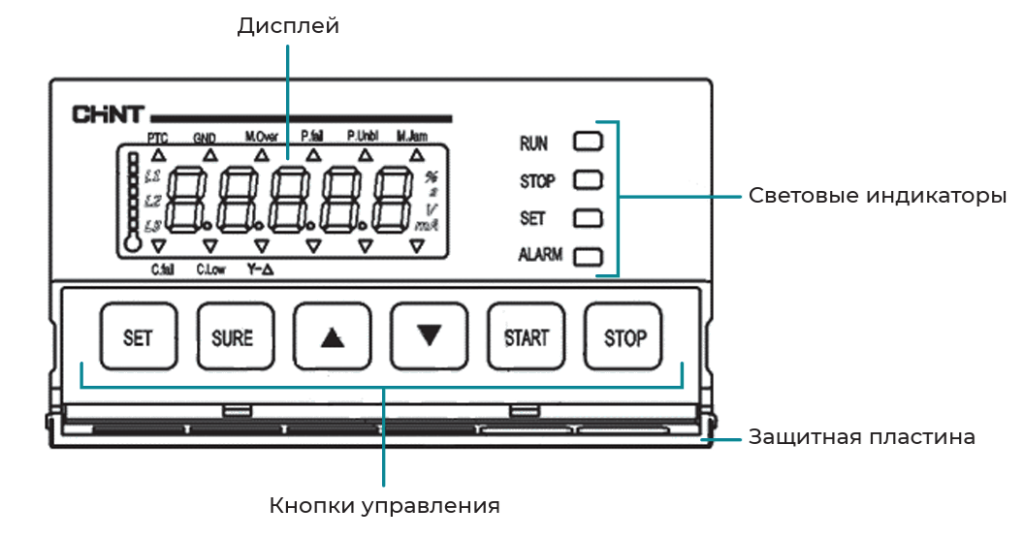

| Способ индикации | Световые индикаторы и LED панель | ||||||
| Защитная функция | Защита от перегрузки, блокировки ротора, потери фазы, небаланса фаз, пониженного тока, короткого замыкания, перегрева двигателя | ||||||
| Количество контактов | 1 группа переключающих контактов (защита), 1 группа нормально замкнутых (НЗ) контактов (вспомогательные) | ||||||
| Нормальные условия эксплуатации |
Температура воздуха: -5...+40 °C; среднесуточное значение не должно превышать +35 °C; высота над уровнем моря не более 2000 м |
||||||
| Атмосферные условия | Относительная влажность не должна превышать 50 % при максимальной температуре +40 °C; при более низких температурах допускается большее значение относительной влажности. Необходимо принять специальные меры для защиты от конденсата, возникающего в результате изменений температуры | ||||||
| Категория установки | III | ||||||
| Условия транспортировки и хранения | -25...+55 °C | ||||||
| Степень защиты корпуса | IP20 | ||||||
| Размер винта (гайки) клеммы | M2,5 | ||||||
| Момент затяжки винта клеммы (Н·м) | 0,5 | ||||||
| Степень загрязнения | Класс 3 | ||||||
| Номинальный режим работы | Непрерывный или 8-часовой режим работы | ||||||
| Электромагнитная среда | Среда В | ||||||
| Номинальное напряжение изоляции Ui (В), AC | 690 | ||||||
| Номинальное напряжение питания цепи управления Us (В),(Гц) | 220, 230, 240, 380, 400, 415 В; 50 Гц | ||||||
| Допустимое отклонение номинального напряжения питания цепи управления | 85-110 % Us | ||||||
| Выдерживаемое номинальное импульсное напряжение, Uimp (кВ) | 4 | ||||||
| Модель | NJBK7 | |
|---|---|---|
| Номинальное напряжение изоляции Ui (В) | 480, AC | |
| Выдерживаемое номинальное импульсное напряжение, Uimp (кВ) | 2,5 | |
| Допустимый выдерживаемый ток через контакты без принудительного охлаждения Ith (A) | 5 | |
| Номинальное рабочее напряжение Ue (В) | 240 В | 480 В |
| Категория применения и номинальный рабочий ток Ie (A) | AC-15 | |
| 1,5 | 0,75 | |
| Модель предохранителя | NT00-6A | |
Если значение тока превышает заданное значение в 1,05 раза, защитное устройство запустит функцию защиты от перегрузки с обратнозависимой задержкой по времени. Защитное устройство смоделирует и рассчитает накопление тепла и время работы электродвигателя согласно коэффициенту, кратному току перегрузки. Если набор тепла достигает определенного значения, устройство отключит контактор переменного тока с целью защиты электродвигателя. Зависимость между током перегрузки и временем показана на рисунке и в таблице.
| Кратность тока перегрузки | 1,05 | 1,2 | 1,5 | 2 | 5 | 6 | 7,2 | Примечание |
|---|---|---|---|---|---|---|---|---|
| Кривая перегрузки по току | Время срабатывания (с) | |||||||
| Kr = 1 | Нет срабатывания | 63 | 40 | 22 | 3,6 | 2,5 | 1,8 | Соответствует классу срабатывания 5 |
| Kr = 2 | 125 | 80 | 45 | 7,2 | 5 | 3,5 | Соответствует классу срабатывания 10А | |
| Kr = 3 | 250 | 160 | 90 | 14 | 10 | 6,9 | Соответствует классу срабатывания 10 | |
| Kr = 4 | 500 | 320 | 180 | 29 | 20 | 14 | Соответствует классу срабатывания 20 | |
| Kr = 5 | 750 | 480 | 270 | 43 | 30 | 21 | Соответствует классу срабатывания 30 | |

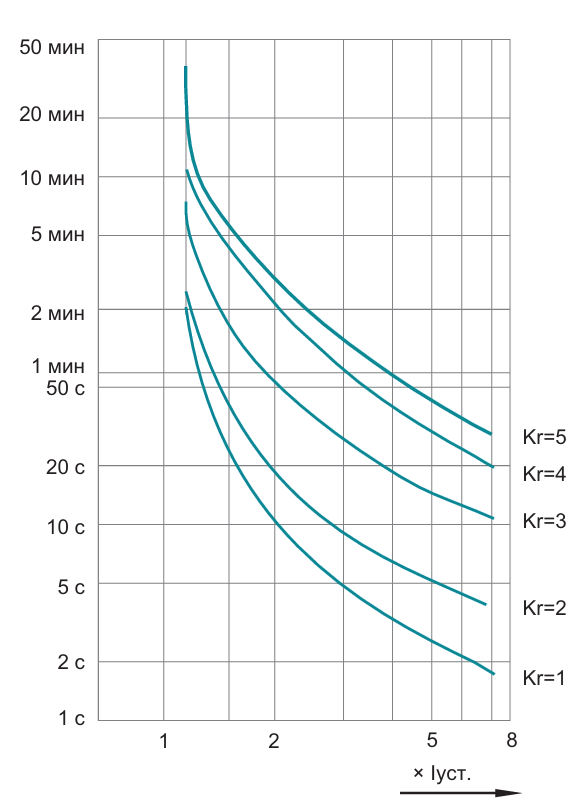

Время-токовая характеристика
Время срабатывания соответствует настройке защиты от блокировки ротора. При выполнения условия устройство срабатывает:
Когда ток в одной из фаз главной цепи становится ниже 25 % тока уставки - устройство подает сигнал отключения, время срабатывания не превышает 3 с
Когда трехфазный ток в главной цепи соответствует значению, вычисленному по следующей формуле, устройство подает сигнал отключения, а время срабатывания не превышает 3 с.
Время срабатывания соответствует настройке защиты от пониженного тока. При выполнении условия устройство срабатывает:
Функция защиты от короткого замыкания реализуется внешним трансформатором тока с нулевой последовательностью. Когда ток, протекающий через первичную обмотку трансформатора тока, находится в пределах диапазона (0,9-1,1) от тока уставки, устройство подает сигнал отключения, а время срабатывания не превышает 1 с.

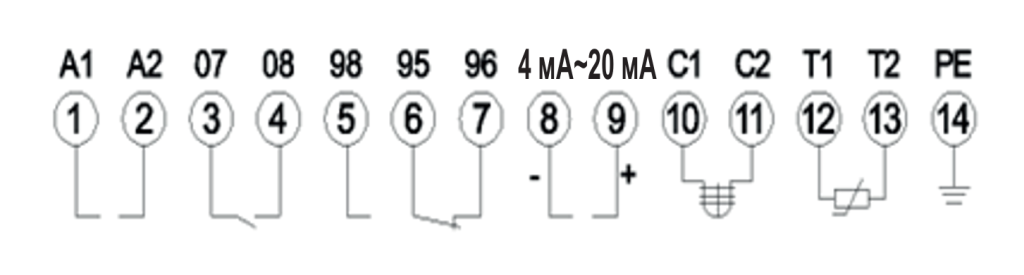

Функция защиты от перегрева реализуется путем измерения сопротивления термистора, встроенного в статорную обмотку двигателя. Когда сопротивление термистора ≤ 750 Ом, устройство не срабатывает. Когда сопротивление термистора находится в диапазоне 1650-4000 Ом, устройство срабатывает в течении 1 с. Когда сопротивление термистора находится в диапазоне 750-1650 Ом, происходит сброс функции защиты. Если функция защиты от перегрева не используется, контакты T1 и T2 должны быть закорочены.
Устройство защиты и трансформатор тока соединены выделенным кабелем. При его обрыве или повреждении, то устройство подает сигнал отключения в течение 3 с.
▶ Изделие должен устанавливать и обслуживать только квалифицированный электротехнический персонал с соответствующей группой допуска.

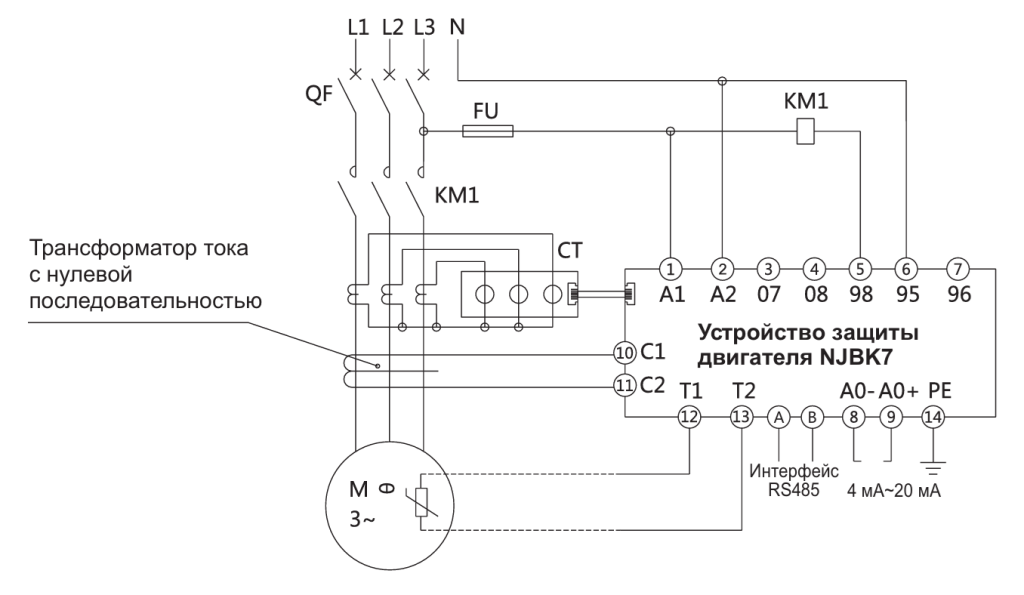

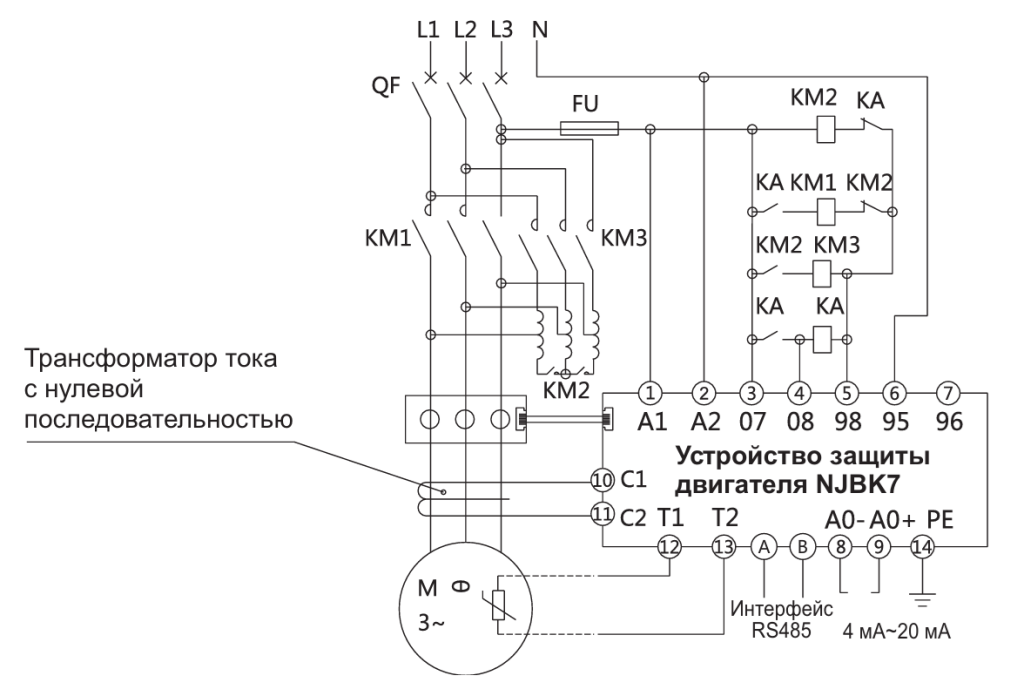

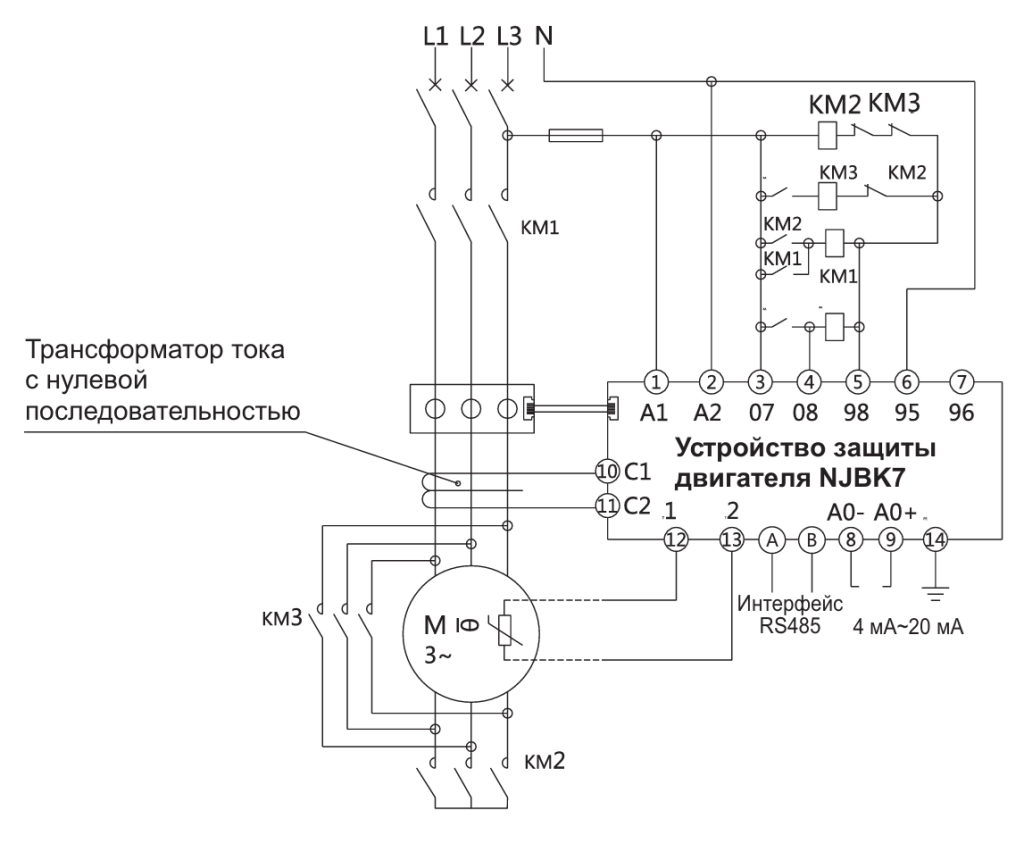

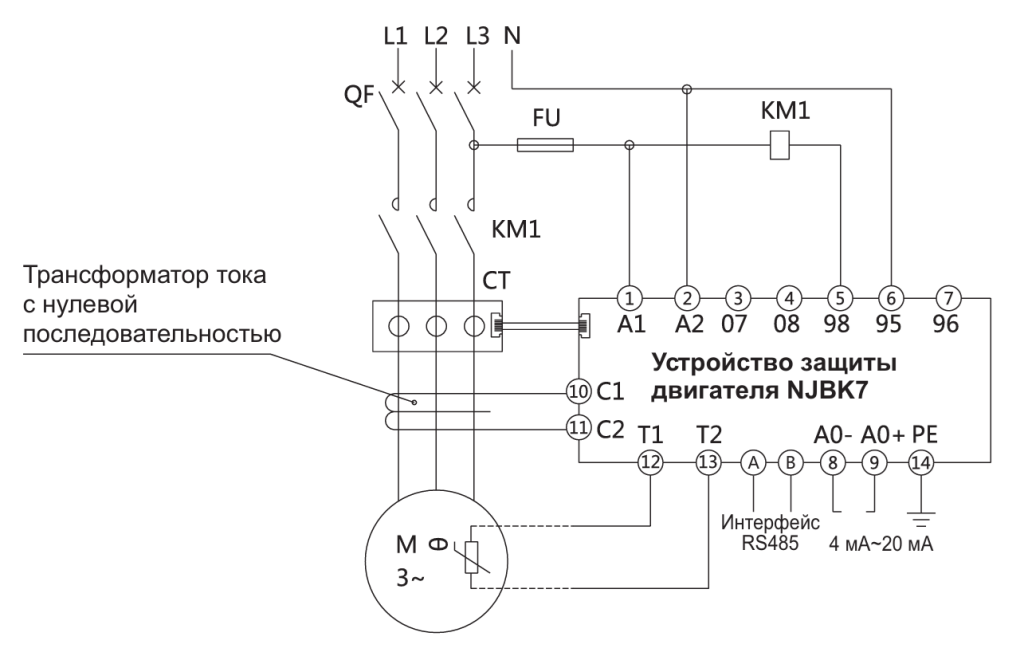

▶ Изделие должно быть подключено в строгом соответствии со схемой.
▶ Во время монтажа и технического обслуживания изделия питание всех его цепей должно быть отключено.
▶ Не допускайте попадания посторонних предметов в изделие.

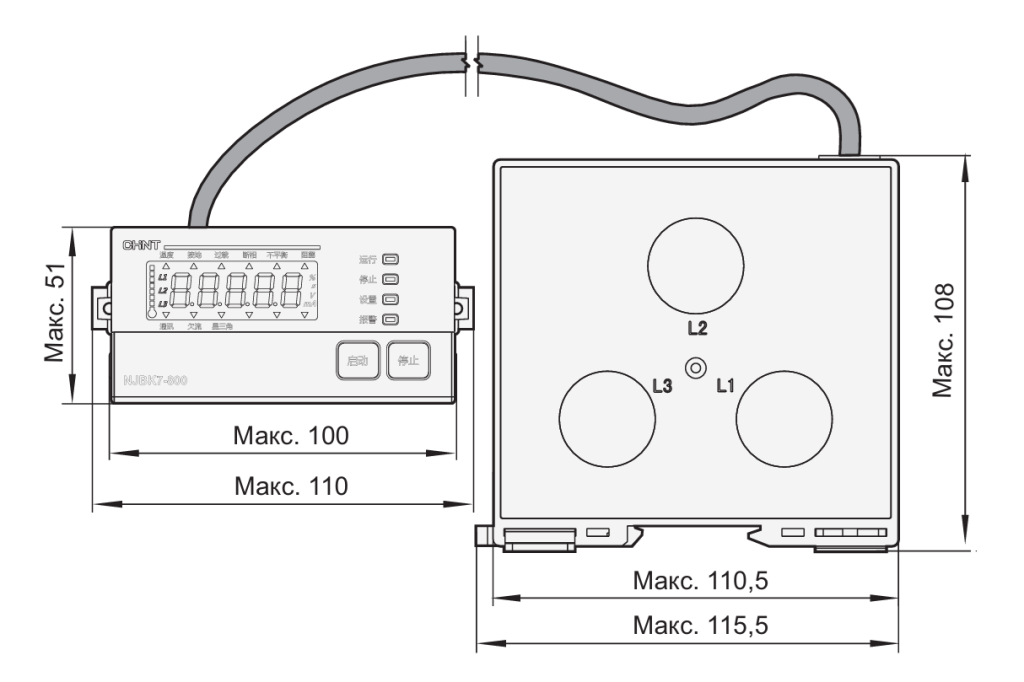

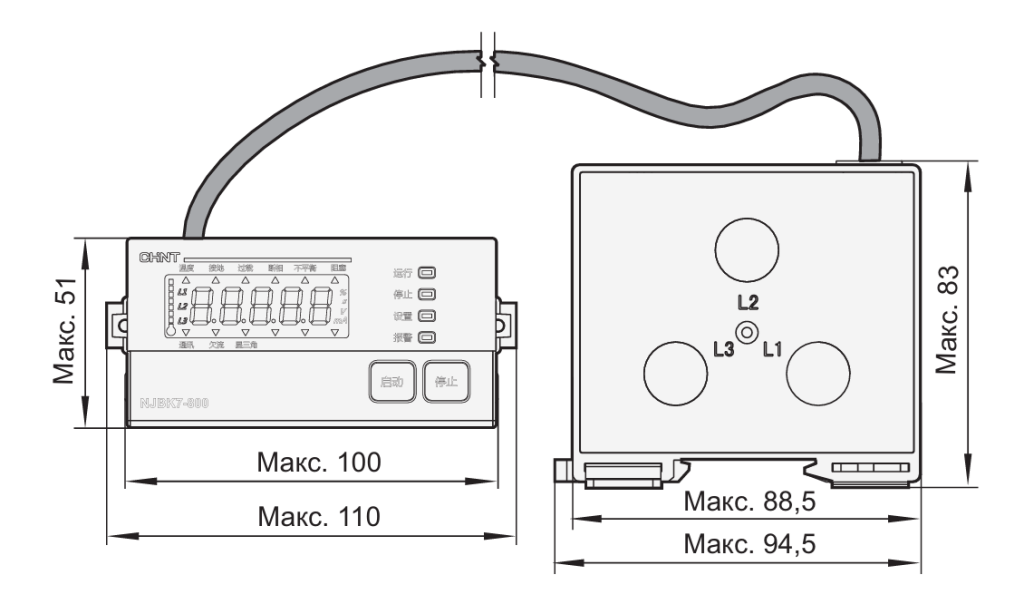

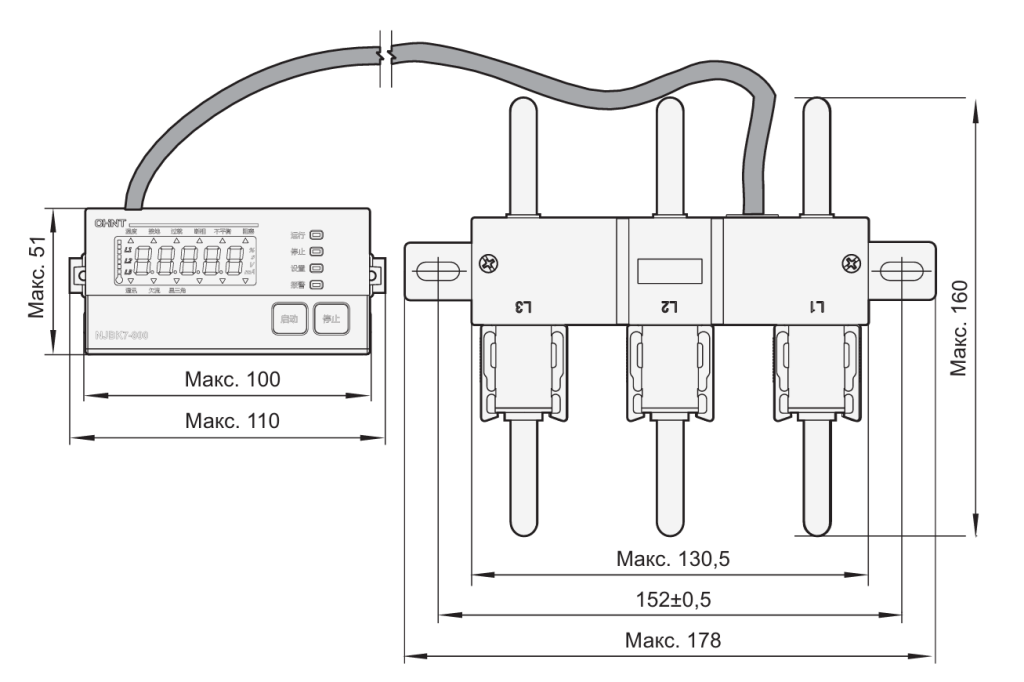

▶ Для оборудования, выход которого из строя может повлечь материальные потери или создать угрозу личной безопасности, необходимо предусмотреть дополнительные меры защиты, такие как предохранительная вторичная цепь Макс. 51
▶ Монтаж, подключение и эксплуатация выключателей производится в соответствии с документом «Правила технической эксплуатации электроустановок потребителей».
