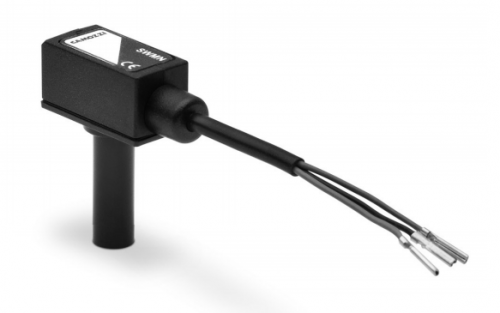

Серия SWMN - аналоговый выходной сигнал
Много
Нашли дешевле?
Функция
- "AP" - аналоговый выходной сигнал, измерение избыточного давления от 0 до 10 бар
- "AV" - аналоговый выходной сигнал, измерение вакуумного давления от -1 до 0 бар
Присоединение
- "G" - резьба G1/8
- "M" - резьба M5
- "T" - трубопровод ø 6 мм
- "U" - трубопровод ø 4 мм
Исполнение
- "2" - кабель 2 метра (эл. подключение)
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Серия SWMNЭлектронные датчики и реле вакуума / давления
Миниатюрное исполнение
Более детальное описание находится в документации (внизу).
Присоединение: резьба G1/8, М5 или подключение трубкой ø 4, 6 мм
Диапазон измеряемого давления:
0 ÷ -1 бар, 0 ÷ 10 бар для аналогового выхода
0 ÷ -1 бар, 0 ÷ 6 бар для дискретного PNP выхода
Благодаря компактным размерам, датчики и реле вакуума / давления Серии SWMN могут быть установлены непосредственно в точке аналогового измерения или релейного определения вакуума / давления
систем управления.
Уменьшенный вес (всего 50 грамм с кабелем длиной 2 метра) и надежная конструкция позволяют устанавливать датчики и реле на системы, движущиеся с высокими ускорениями. Четыре типа присоединения обеспечивают высокую гибкость подключения, гарантируя простую интеграцию внутри любой машины или пневматического шкафа.
» Минимальные размеры
» Уменьшенный вес
» Исполнение с аналоговым или дискретным выходом
» Высокая точность измерения
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Диапазон измеряемого давления |
-1 ÷ 0 бар 0 ÷ 6 бар -1 ÷ 0 бар 0 ÷ 10 бар -1 ÷ 4 бар -1 ÷ 4 бар |
|
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. Инертные газы. |
|
Напряжение питания |
12 ÷ 24 V DC |
|
Максимальный ток нагрузки |
80 mA (SWMN-AP/AV/PN/PP) 40 mA (SWMN-NO/NC) |
|
Падение напряжения |
0.8 V (SWMN-AP/AV/PN/PP) 5 V (SWMN-NO/NC) |
|
Защита от короткого замыкания |
модели SWMN-AP/AV/PN/PP |
|
Время отклика |
около 1 мс |
|
Повторяемость |
±1% от полного диапазона |
|
Гистерезис |
3% от полного диапазона (SWMN-AP/AV/PN/PP) 4% от полного диапазона (SWMN-NO/NC) |
|
Класс защиты |
IP40 |
|
Рабочая температура |
0 ÷ 50°C |
|
Электрическое подключение |
маслостойкий, 2 или 3-проводной кабель (в соответствии с моделью), внешний диаметр ø 2,6 мм |
|
КОДИРОВКА |
||||||
|
SWMN |
- |
AP |
- |
T |
- |
2 |
|
SWMN |
СЕРИЯ |
|||||
|
AP |
ВЫХОДНОЙ СИГНАЛ: AV = аналоговый выходной сигнал - измерение вакуумного давления от -1 до 0 бар AP = аналоговый выходной сигнал - измерение избыточного давления от 0 до 10 бар NO = нормально открытый, замыкание в настраиваемом диапазоне от -1 до 4 бар NC = нормально закрытый, размыкание в настраиваемом диапазоне от -1 до 4 бар PN = выход PNP - настраиваемый порог в диапазоне давления от -1 до 0 бар PP = выход PNP - настраиваемый порог в диапазоне давления от 0 до 6 бар |
|||||
|
T |
ПРИСОЕДИНЕНИЕ: T = трубопровод ø 6 мм U = трубопровод ø 4 мм G = резьба G1/8 M = резьба M5 |
|||||
|
2 |
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ: 2 = кабель 2 метра M = 3-х контактный разъем M8 |
|||||
