Описание

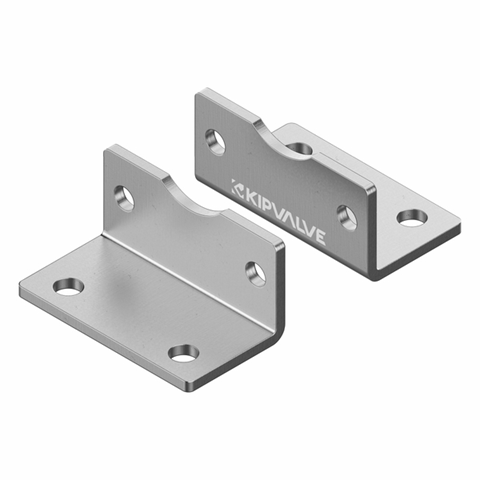

Монтажные лапы KVLS по стандарту ISO 15552

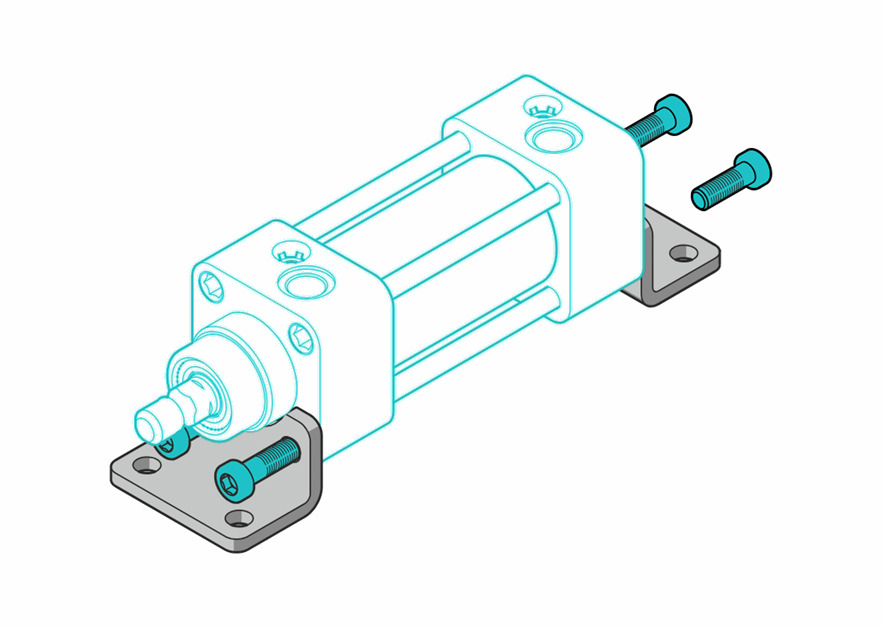

Предназначены для монтажа цилиндров, изготовленных по стандарту ISO 15552 и ISO 21287.
Совместимы с пневмоцилиндрами KIPVALVE серий: KVNG; KVNC; KVBC; KVDN; KVTDN.

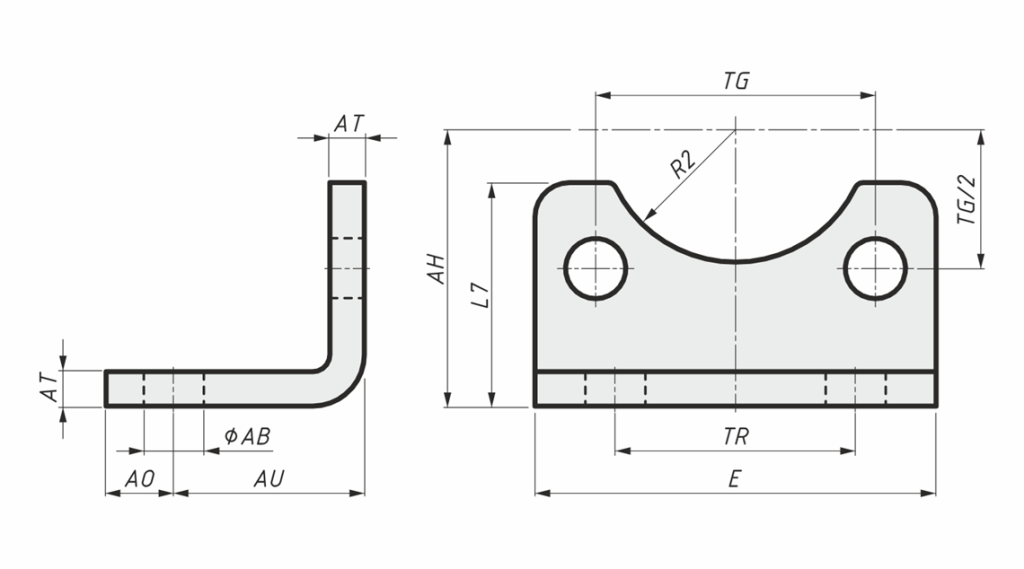

| для, ⌀ мм | ⌀ AB мм | AH мм | AO мм | AT мм | AU мм | E мм | L7 мм | R2 мм | TG мм | TR мм | Обозначение |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 7 | 32 | 8 | 3 | 24 | 47 | 32 | 15 | 32.5 | 32 | KVLS-32 |
| 40 | 9 | 36 | 9 | 3 | 28 | 53 | 36 | 17.5 | 38 | 36 | KVLS-40 |
| 50 | 9 | 45 | 10 | 3 | 32 | 65 | 45 | 20 | 46.5 | 45 | KVLS-50 |
| 63 | 9 | 50 | 12 | 3 | 32 | 75 | 50 | 22.5 | 56.5 | 50 | KVLS-63 |
| 80 | 12 | 63 | 19 | 4 | 41 | 95 | 63 | 22.5 | 72 | 63 | KVLS-80 |
| 100 | 14.5 | 71 | 19 | 4 | 45 | 115 | 71 | 27.5 | 89 | 75 | KVLS-100 |
| 125 | 16.5 | 90 | 20 | 6 | 45 | 140 | 90 | 30 | 110 | 90 | KVLS-125 |
| 160 | 18.5 | 115 | 20 | 6 | 60 | 180 | 115 | - | 140 | 115 | KVLS-160 |
| 200 | 24 | 135 | 30 | 9 | 70 | 220 | 135 | - | 175 | 135 | KVLS-200 |
| 250 | 28 | 165 | 40 | 20 | 75 | 290 | 165 | - | 220 | 165 | KVLS-250 |

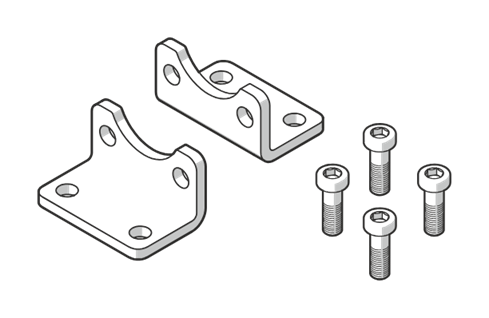

| Комплектующие | шт |
|---|---|
| Монтажные лапы KVLS | 1 |
| Крепёжные винты | 4 |
