Бесштоковые пневмоцилиндры KIPVALVE KVSW ⌀16...32 мм
Много
Нашли дешевле?
KVSW-
X
-
X
-D-P
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Бесштоковые пневмоцилиндры KIPVALVE KVSW ⌀16...32 мм
Круглый бесштоковый цилиндр с ходом поршня до 2300 мм для перемещений нагрузки в пределах габарита цилиндра, IP54
- Установочные, присоединительные и габаритные размеры: по стандарту КипВальв
- Максимальный ход поршня до 2300 мм является одним из самых больших на рынке
- Пылезащищенное исполнение IP54: цилиндр и каретка герметичны, защищены от утечки воздуха и непроницаемы для пыли и грязи
- Осуществляет линейное перемещение нагрузки в пределах габаритов своего корпуса, что существенно экономит монтажное пространство при больших ходах и позволяет минимизировать габариты оборудования, где он установлен
- Не предусматривает установки датчиков положения поршня, движение каретки осуществляется от крайнего до крайнего положения вдоль корпуса цилиндра
- Имеет ограничение «на прогиб»: необходимо использовать направляющие для компенсации веса нагрузки во избежание изгиба цилиндра и предотвращения заклинивания поршня
- Простой монтаж с помощью стандартных монтажных уголков
- Демпфирование: упругое нерегулируемое [P]

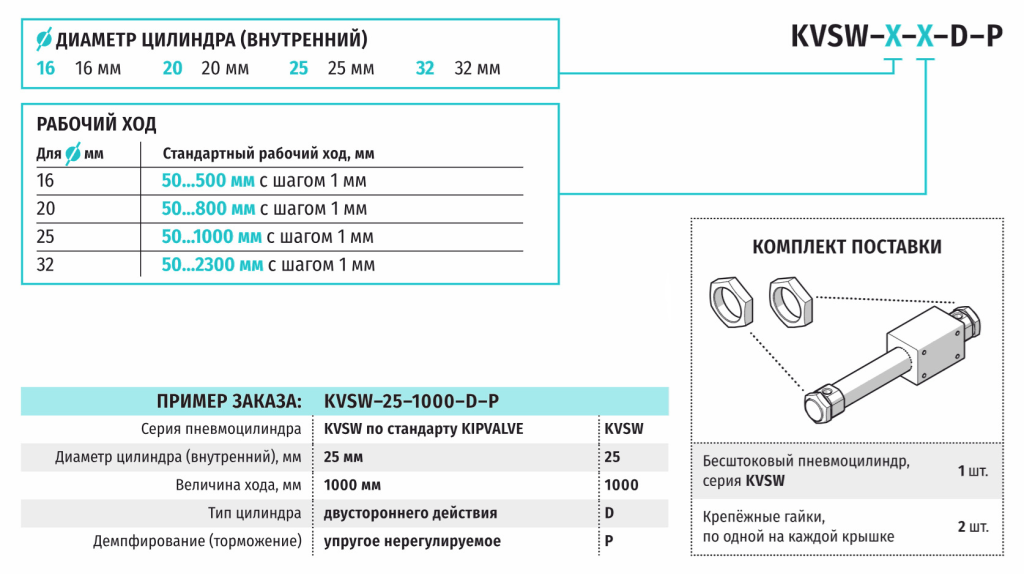

- Диапазон хода (см. «Обозначение при заказе»)
⌀16 мм: 10...500 мм с шагом 1 мм
⌀20 мм: 10...800 мм с шагом 1 мм
⌀25 мм: 10...1000 мм с шагом 1 мм
⌀32 мм: 10...2300 мм с шагом 1 мм

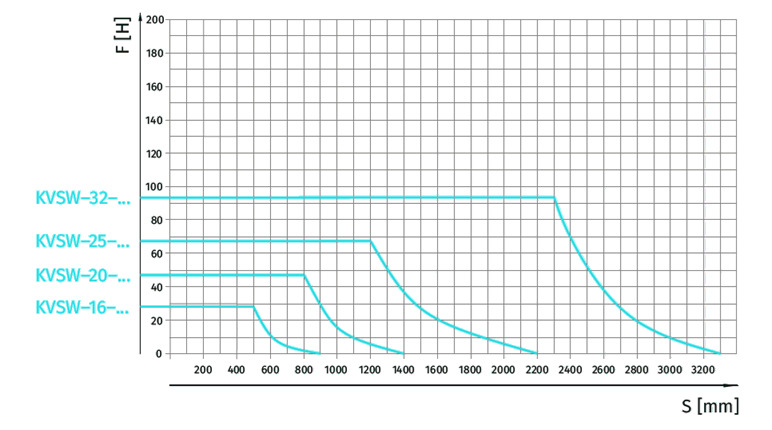

Допустимое боковое усилие F при горизонтальном монтаже в зависимости от длины хода S.

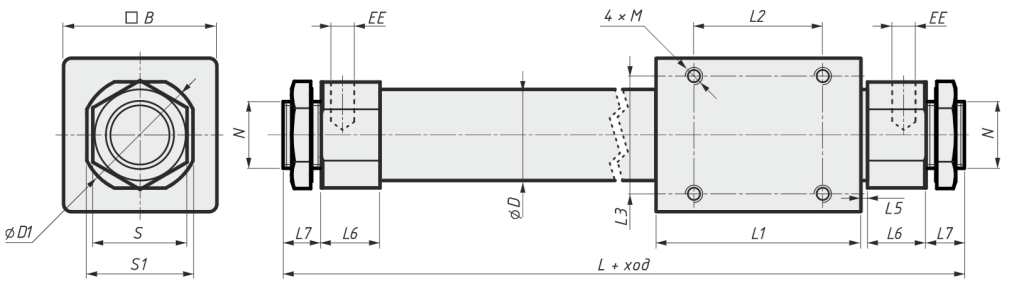

| ⌀ мм | L мм | L1 мм | L2 мм | L3 мм | L4 мм | L5 мм | L6 мм | L7 мм | ⌀ D мм | ⌀ D1 мм | EE мм | N мм | M мм | S мм | S1 мм | B мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 16 | 103 | 57 | 35 | 19 | 8 | 2 | 11 | 10 | 18 | 22 | M5x0,8 | M10Х1,0 | M4Х0,7 | 14 | 20 | 35 |
| 20 | 132 | 66 | 50 | 25 | 6 | 2 | 18 | 13 | 22,8 | 28 | G1/8 | M20Х1,5 | M4Х0,7 | 26 | 24 | 36 |
| 25 | 137 | 70 | 50 | 30 | 9 | 2 | 18,5 | 13 | 27,8 | 33,5 | G1/8 | M26Х1,5 | M5Х0,8 | 32 | 30 | 46 |
| 32 | 156 | 80 | 50 | 40 | 10 | 2 | 20 | 16 | 35 | 40 | G1/8 | M26Х1,5 | M6Х1,0 | 32 | 36 | 60 |
| Характеристики |
|---|
| Тип цилиндра | Двустороннего действия |
| Тип демпфирования | упругое нерегулируемое [P] |
| Пневматическое присоединение в зависимости от диаметра поршня |
|---|
| ⌀16 мм | ⌀20 мм | ⌀25 мм | ⌀32 мм |
| M5 | G1/8 | G1/8 | G1/8 |
| Условия эксплуатации |
|---|
| Рабочее давление, бар | 1…7 бар |
| Рабочая среда | Подготовленный сжатый воздух |
| Температура окружающей среды, ° С | -20...+80° C |
Внимание!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
Рекомендации:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
| Диаметр цилиндра (внутренний) | Теоретическое усилие, Н при рабочем давлении, бар | |||
|---|---|---|---|---|
| 4 | 5 | 6 | 7 | |
| 16 | 79 | 99 | 119 | 139 |
| 20 | 125 | 156 | 187 | 218 |
| 25 | 195 | 244 | 293 | 342 |
| 32 | 322 | 403 | 483 | 564 |
