-----Профильные пневмоцилиндры Kipvalve KVFM ⌀12...63 мм в компактном монокорпусе с траверсой и направляющими скольжения для линейных перемещений в условиях больших осевых и радиальных нагрузок

Профильные пневмоцилиндры Kipvalve KVFM ⌀12...63 мм в компактном монокорпусе с траверсой и направляющими скольжения для линейных перемещений в условиях больших осевых и радиальных нагрузок

Много

Нашли дешевле?

KVFM- X - X - X -P-GF X

Диаметр цилиндра, мм

Ход, мм

100

110

125

150

160

175

200

400

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Профильные пневмоцилиндры Kipvalve KVFM ⌀12...63 мм в компактном монокорпусе с траверсой и направляющими скольжения для линейных перемещений в условиях больших осевых и радиальных нагрузок

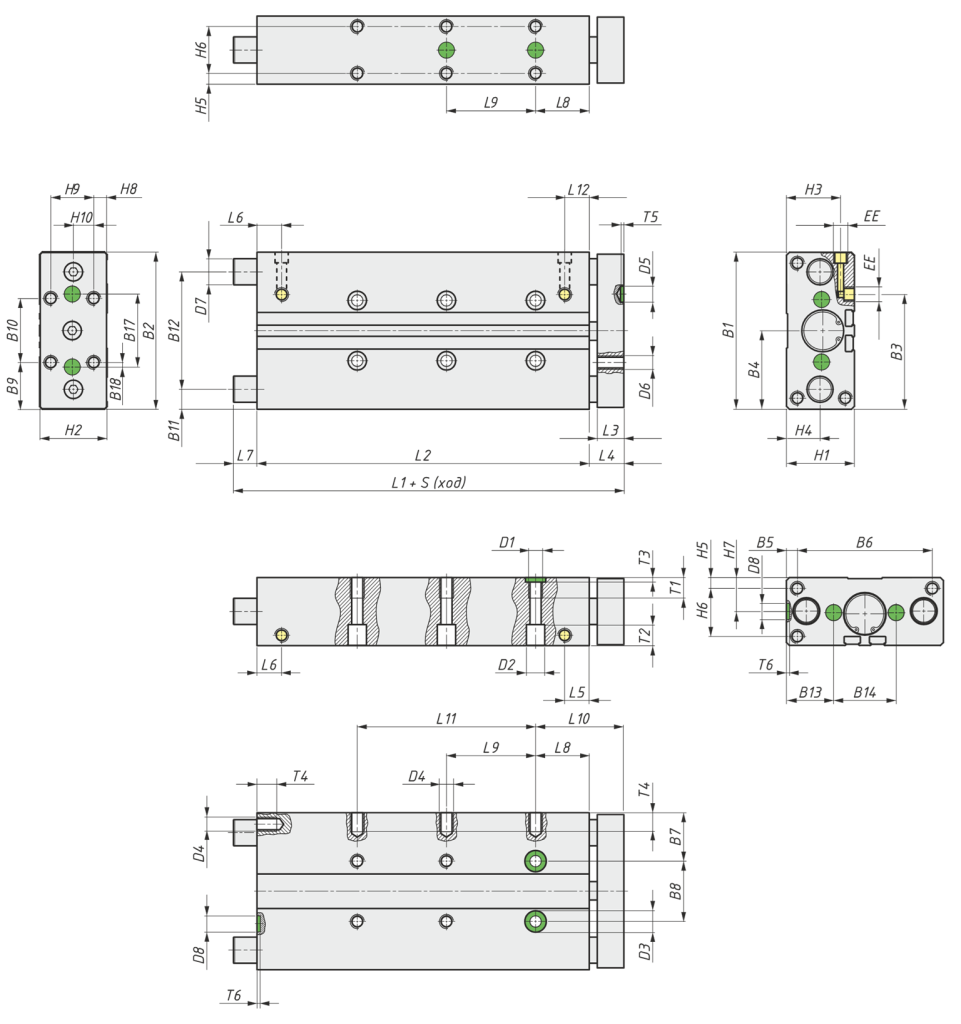

Установочные, присоединительные и габаритные размеры: по стандарту КипВальв
Массивные направляющие совместно с подшипниками скольжения с высокой нагрузочной способностью обеспечивают:
- высокую устойчивость к осевым и радиальным нагрузкам
- точное линейное перемещение траверсы без отклонений от осевой линии
- высокий эксплуатационный ресурс цилиндра
Компактный монокорпус: пневмопривод и направляющие объединены в единую конструкцию
Удобство монтажа:
- 4 порта подачи воздуха (по два с торца и с «широкой стороны») позволяют подвести воздух к цилиндру с удобной стороны. Выбор рабочих портов - с помощью заглушек (в комплекте)
- монтажные отверстия с 3-х сторон корпуса (с двух боковых, свободных от портов подачи воздуха и снизу) для удобного монтажа без применения специальных монтажных аксессуаров
Рекомендуется к применению:
- для массивных поперечных нагрузок, например, перемещение резака на конвейере
- для перемещения дополнительных цилиндров или захватов при создании малых робото-механизированных систем
Демпфирование: упругое нерегулируемое [P]
Тип цилиндра: двустороннего действия
Установка магнитных датчиков положения поршня: в Т-паз с одной стороны. Рекомендуется использовать датчик KIPPRIBOR LM50-34.I1.U1.K

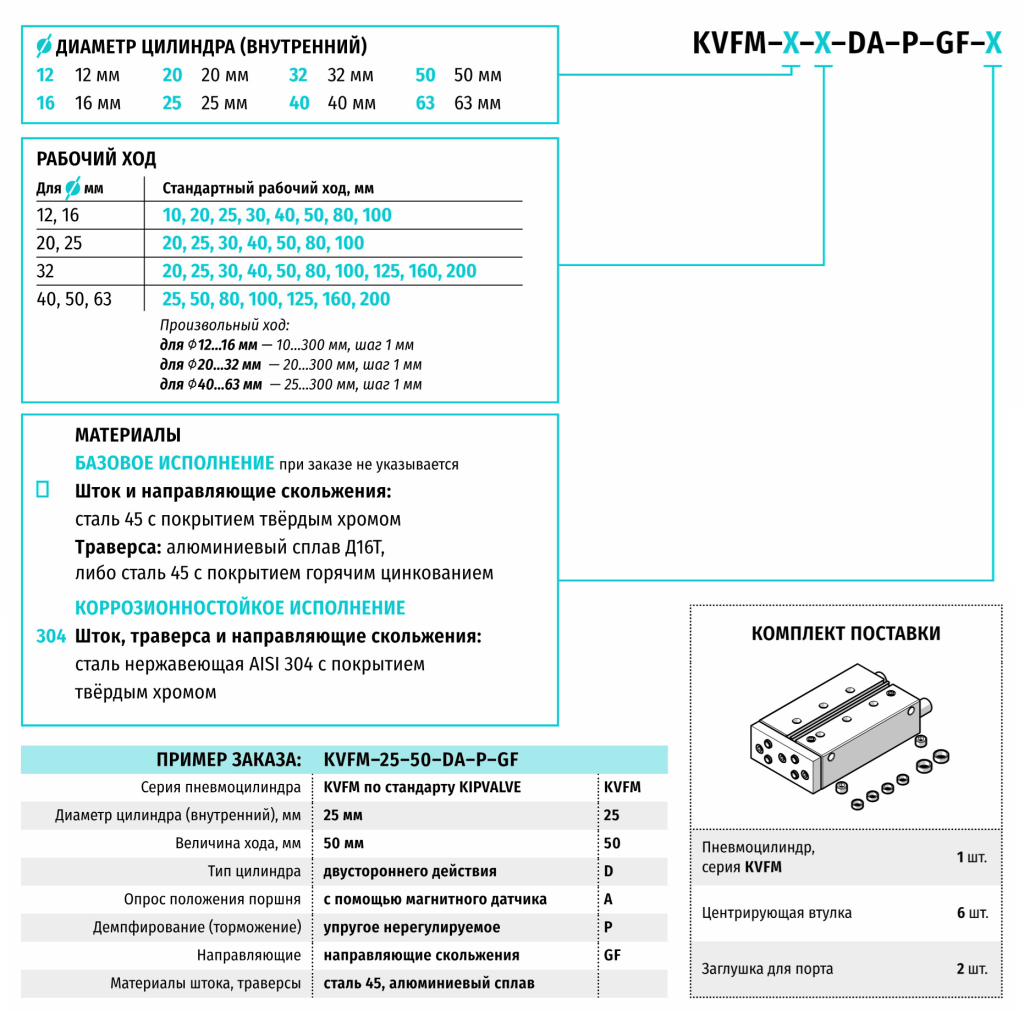

Диапазон хода (см. «Обозначение при заказе»)
- стандартный - 10...200 мм
- по запросу - любой 10...300 мм, шаг хода 1 мм

- порт подачи воздуха

- центрирующие отверстия

⌀ мм	⌀ штока мм	B1 мм	B2 мм	B3 мм	B4 мм	B5 мм	B6 мм	B7 мм	B8 мм	B9 мм	B10 мм	B11 мм	B12 мм	B13 мм	B14 мм	B17 мм	B18 мм	D1	⌀ D2 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
12	6	60	58	42,4	30	4,5	51	20,5	19	20	20	9,5	41	19,5	21	25	2,5	M5	8
16	6	67	65	45,9	33,5	4,5	58	22	23	23,5	20	10,5	46	21,3	24,4	28	4	M5	7,5

⌀ мм	⌀D3 мм	D4	⌀D5 мм	D6	⌀D7 мм	⌀D8 мм	EE	H1 мм	H2 мм	H3 мм	H4 мм	H5 мм	H6 мм	H7 мм	H8 мм	H9 мм	H10 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
12	9	M4	5	M4	10_h8	5	M5	28	26	24	14	4	20	14	4	20	10
16	9	M5	5	M5	12_h8	5	M5	32	30	26,5	16	4	24	16	7,4	20	10

⌀ мм	Ход мм	L1 мм	L2 мм	L3 мм	L4 мм	L5 мм	L6 мм	L7 мм	L8 мм	L9 мм	L10 мм	L11 мм	L12 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
12	10	59	46	10	13	11,4	9,5	-	21	-	34	-	11,4
	20	69	56					-		-		-
	25	74	61					-		20		-
	30	79	66					-		20		-
	40	95	76					6		20		-
	50	105	86					6		40		-
	80	135	116					6		40		-
	100	155	136					6		40		80
16	10	60	48	10	12	11,9	10,6	-	22	-	34	-	11,9
	20	70	58					-		-		-
	25	75	63					-		20		-
	30	80	68					-		20		-
	40	107	78					17		20		-
	50	117	88					17		40		-
	80	147	118					17		40		-
	100	167	138					17		40		80

⌀ мм	Ход мм	T1 мм	T2 мм	T3 мм	T4 мм	T5 мм	T6 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV
12	10	9	9,4	2,1	8	1,2	1
	20
	25
	30
	40
	50
	80
	100
16	10	9	4,6	2,1	10	1,2	1
	20
	25
	30
	40
	50
	80
	100

- порт подачи воздуха

- центрирующие отверстия

⌀ мм	⌀ штока мм	B1 мм	B2 мм	B3 мм	B4 мм	B5 мм	B6 мм	B7 мм	B8 мм	B9 мм	B10 мм	B11 мм	B12 мм	B13 мм	B14 мм	D1	⌀D2 мм	⌀D3 мм	D4
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
20	10	83	81	53,6	41,5	6,5	70	26,5	30	26,5	30	12,5	58	26	31	M6	9	9	M5
25	10	95	93	70	47,5	15,5	64	30	35	27,5	40	13,5	68	29	37	M6	9	9	M6

⌀ мм	⌀D5 мм	D6	⌀D7 мм	⌀D8 мм	EE	H1 мм	H2 мм	H3 мм	H4 мм	H5 мм	H6 мм	H7 мм	H8 мм	H9 мм	H10 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
20	9	M5	14_h8	7	M5	36	34	29,5	17	4,5	27	18	7	20	10
25	9	M6	16_h8	7	G1/8	44	42	34,8	19	4,5	35	22	12	20	10

⌀ мм	Ход мм	L1 мм	L2 мм	L3 мм	L4 мм	L5 мм	L6 мм	L7 мм	L8 мм	L9 мм	L10 мм	L11 мм	L12 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
20	20	75	61	12	14	14	10,5	-	26	-	40	-	14
	25	80	66					-		20		-
	30	85	71					-		20		-
	40	121	81					26		20		-
	50	131	91					26		40		-
	80	161	121					26		40		-
	100	181	141					26		40		80
25	20	93	65,6	12	14	17,5	9,5	13,4	26	-	40	-	15
	25	98	70,6					13,4		20		-
	30	103	75,6					13,4		20		-
	40	123	85,6					23,4		20		-
	50	133	95,6					23,4		40		-
	80	163	125,6					23,4		40		-
	100	183	145,6					23,4		40		80

⌀ мм	Ход мм	T1 мм	T2 мм	T3 мм	T4 мм	T5 мм	T6 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV
20	20	12	5,7	2,1	10	2,1	1,6
	25
	30
	40
	50
	80
	100
25	20	14	5,7	2,1	12	2,1	1,6
	25
	30
	40
	50
	80
	100

- порт подачи воздуха

- центрирующие отверстия

⌀ мм	⌀ штока мм	B1 мм	B2 мм	B3 мм	B4 мм	B5 мм	B6 мм	B7 мм	B8 мм	B9 мм	B10 мм	B11 мм	B12 мм	B13 мм	B14 мм	D1	⌀D2 мм	⌀D3 мм	D4
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
32	12	110	108	81	55	20	70	33,5	43	35	40	16	78	32,5	45	M8	11	12	M5
40	12	120	118	94	60	15	90	34,5	51	35	50	16	88	32,5	55	M8	11	12	M8
50	16	148	146	116,5	74	19	110	42	64	44	60	19	110	40	68	M8	11	12	M8
63	16	162	160	139	81	9	144	41	80	41	80	18,5	125	39,5	83	M10	15	12	M10

⌀ мм	⌀D5 мм	D6	⌀D7 мм	⌀D8 мм	EE	H1 мм	H2 мм	H3 мм	H4 мм	H5 мм	H6 мм	H7 мм	H8 мм	H9 мм	H10 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
32	9	M6	20_h8	9	G1/8	49	47	38,5	22	6	37	24,5	8,5	30	15
40	9	M6	20_h8	9	G1/8	54	52	40,5	24	6	42	27	10	30	15
50	12	M8	25_h8	12	G1/4	64	62	50,5	29,5	7	50	32	12	40	20
63	12	M8	25_h8	12	G1/4	78	76	55	32	9	60	39	19	40	20

⌀ мм	Ход мм	L1 мм	L2 мм	L3 мм	L4 мм	L5 мм	L6 мм	L7 мм	L8 мм	L9 мм	L10 мм	L11 мм	L12 мм	T1 мм	T2 мм	T3 мм	T4 мм	T5 мм	T6 мм
Стандарт	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV	KV
32	20	101	68	14	16	17	12	17	29	-	45	-	17	15	6,8	2,6	12	2,1	2,1
	25	106	73					17		20		-
	30	111	78					17		20		-
	40	121	88					17		20		-
	50	131	98					17		40		-
	80	179	128					35		40		-
	100	199	148					35		40		80
	125	244	173					55		40		80
	160	279	208					55		40		120
	2000	319	248					55		40		160
40	25	106	76	14	16	17,8	13,1	14	29	20	45	-	17,8	15	6,8	2,6	16	2,1	2,1
	50	131	101					14		40		-
	80	179	131					32		40		-
	100	199	151					32		40		80
	125	244	176					52		40		80
	160	279	211					52		40		120
	200	319	251					52		40		160
50	25	118	77	16	18	17,8	14,2	23	32	20	50	-	17,8	15	6,8	2,6	16	2,6	2,6
	50	143	102					23		40		-
	80	194	132					44		40		-
	100	214	152					44		40		80
	125	259	177					64		40		80
	160	294	212					64		40		120
	200	334	252					64		40		120
63	25	118	83	16	18	18,5	14,8	17	32	20	50	-	18,5	20	9	2,6	20	2,6	2,6
	50	143	108					17		40		-
	80	194	138					38		40		80
	100	214	158					38		40		80
	125	259	183					58		40		120
	160	294	218					58		40		160
	200	334	258					58		40		200

Характеристики

Тип цилиндра	Двустороннего действия
Тип демпфирования	упругое нерегулируемое [P]
Опрос положения поршня	С помощью магнитного датчика положения поршня

Пневматическое присоединение в зависимости от диаметра поршня

⌀12 мм	⌀16 мм	⌀20 мм	⌀25 мм	⌀32 мм	⌀40 мм	⌀50 мм	⌀63 мм
M5	M5	M5	G1/8	G1/8	G1/8	G1/4	G1/4

Условия эксплуатации

Рабочее давление, бар	1…10 бар
Рабочая среда	Подготовленный сжатый воздух
Температура окружающей среды, ° С	-20...+80° C

Внимание!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.

Рекомендации:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня

Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.

Диаметр цилиндра (внутренний)	Теоретическое усилие, Н при рабочем давлении, бар
	4		5		6		7		8		9		10
	Выдви- жение	Вытяги- вание	Выдви- жение	Вытяги- вание	Выдви- жение	Вытяги- вание	Выдви- жение	Вытяги- вание	Выдви- жение	Вытяги- вание	Выдви- жение	Вытяги- вание	Выдви- жение	Вытяги- вание

12	44	35	55	43	66	52	77	61	88	69	99	78	110	87
16	79	69	99	86	119	103	139	120	159	137	179	155	198	172
20	125	107	156	133	187	160	218	187	249	213	281	240	312	267
25	195	163	244	204	293	245	342	286	391	327	440	368	488	408
32	322	277	403	346	483	415	564	484	644	553	725	623	805	692
40	503	422	628	528	754	633	880	739	1005	844	1131	950	1257	1055
50	785	660	982	825	1178	990	1374	1155	1571	1320	1767	1485	1963	1650
63	1247	1121	1558	1402	1870	1682	2182	1962	2493	2243	2805	2523	3117	2803
