Профильные пневмоцилиндры Kipvalve KVVU ⌀16...80 мм в компактном квадратном корпусе
Много
Нашли дешевле?
KVVU-
X
-
X
-
X
X
-
X
-P
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Профильные пневмоцилиндры Kipvalve KVVU ⌀16...80 мм в компактном квадратном корпусе
- Установочные, присоединительные и габаритные размеры: по стандарту КипВальв
- Рекомендуется для установки в ограниченном пространстве
- Разборный ремонтопригодный корпус
- Установка стандартных квадратных магнитных датчиков положения поршня: в Т-паз с трех сторон
- Демпфирование: упругое нерегулируемое [P]
- Тип цилиндра: двустороннего действия

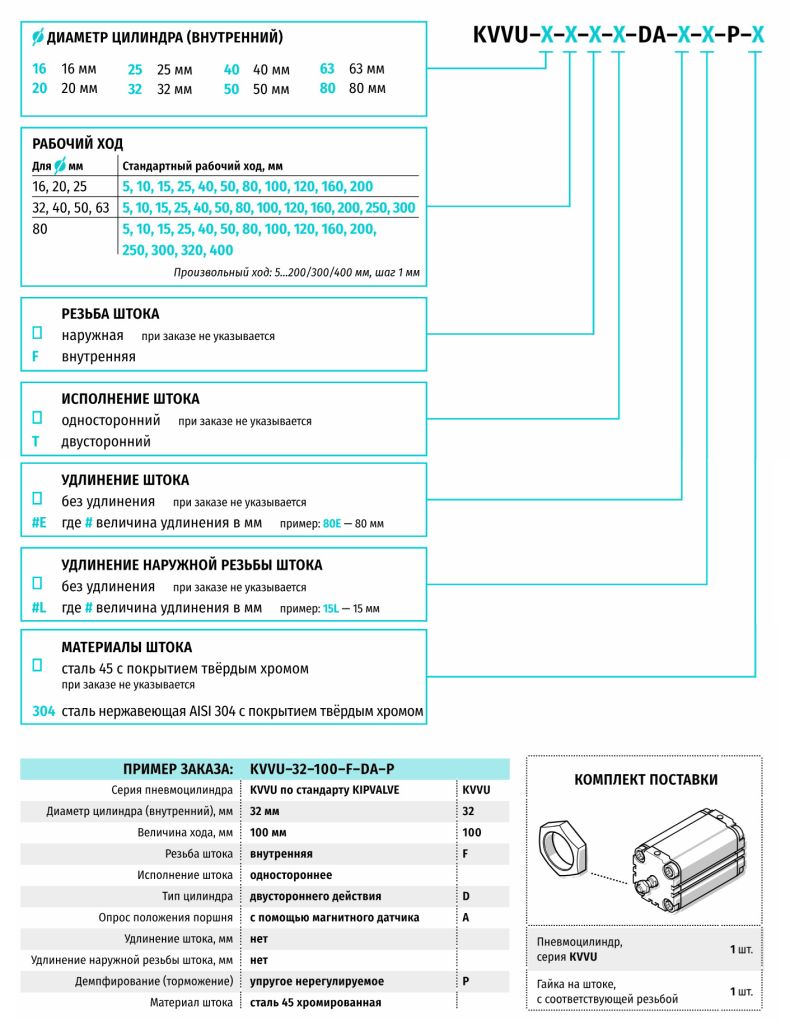

- Диапазон хода (см. «Обозначение при заказе»)
- стандартный - 5...400 мм
- по запросу - любой 5...400 мм, шаг хода 1 мм
Внимание! В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
|

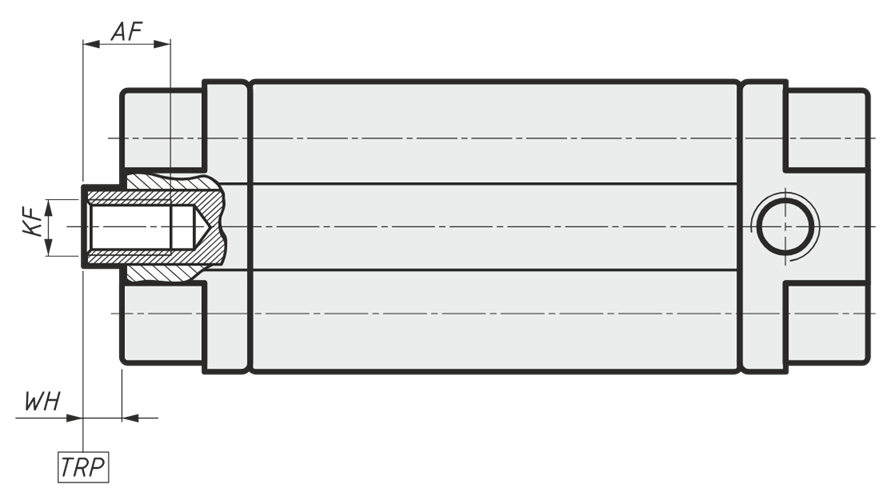

Cимвол [F] при заказе |

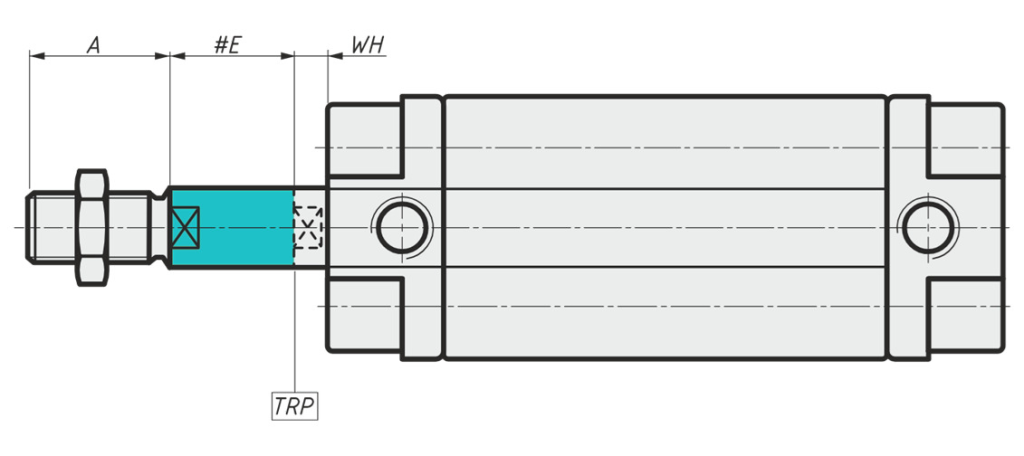

Cимволы [#E] при заказе |

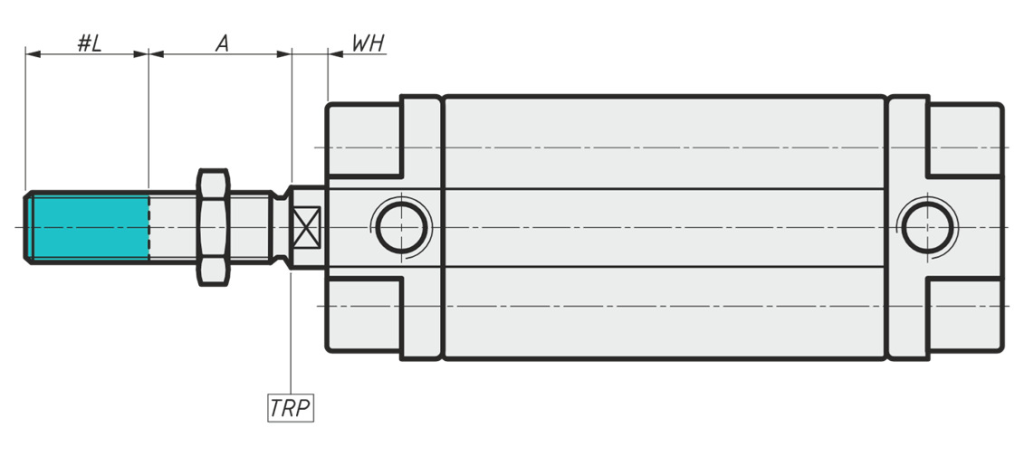

Cимволы [#L] при заказе |
|
Внутренняя резьба штока |
Удлинение штока |
Удлинение наружной резьбы штока |
| Описание размеров | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | Внутренняя резьба штока | Глубина внутренней резьбы штока | Длина резьбы штока | Величина удлинения штока | Величина удлинения наружной резьбы штока |
|---|---|---|---|---|---|---|
| Диаметр цилиндра (внутренний), мм | WH мм | KF | AF мм | A мм | #E мм | #L мм |
| Стандарт | KIPVALVE | KIPVALVE | KIPVALVE | KIPVALVE | KIPVALVE | KIPVALVE |
| 16 | 4 | M4 | 10 | 20 | max 100 | max 10 |
| 20 | 4 | M5 | 12 | 22 | max 200 | max 20 |
| 25 | 5,5 | M5 | 12 | 22 | max 200 | max 20 |
| 32 | 6 | M6 | 14 | 22 | max 200 | max 20 |
| 40 | 6,5 | M6 | 14 | 22 | max 200 | max 20 |
| 50 | 7,5 | M8 | 16 | 24 | max 300 | max 20 |
| 63 | 7,5 | M8 | 16 | 24 | max 300 | max 20 |
| 80 | 8 | M10 | 20 | 32 | max 400 | max 30 |
|
|
|
|

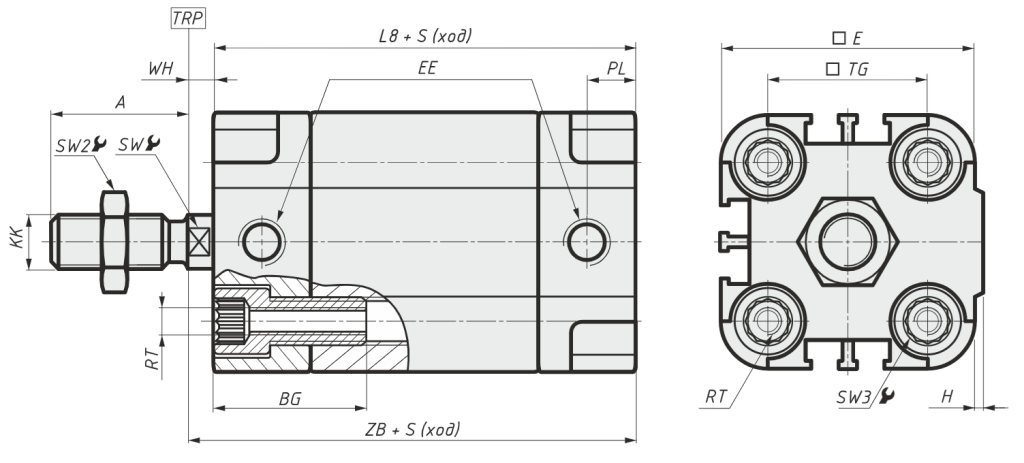

Стандартное исполнение с односторонним штоком |

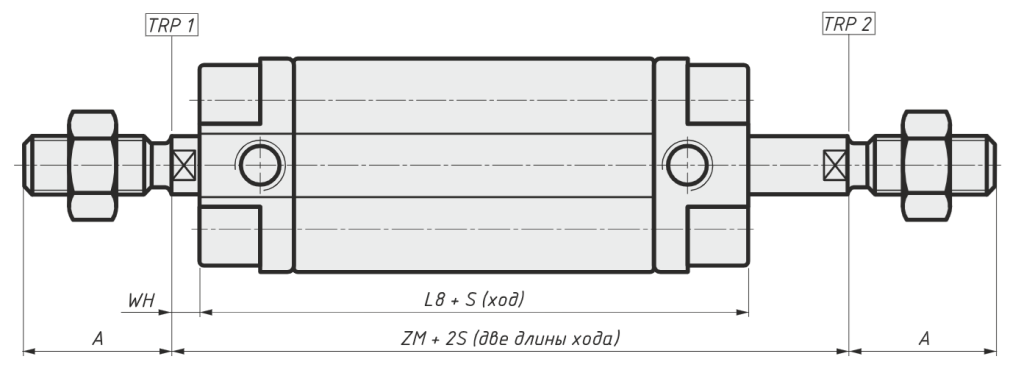

Исполнение с двусторонним штоком |
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм | ⌀ штока мм | EE | A мм | WH мм | L8 мм | H мм | BG мм | PL мм | ZM мм |
|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 16 | 8 | M5 | 20 | 4 | 39 | 1 | 16 | 8 | 47 |
| 20 | 10 | M5 | 22 | 4 | 39 | 1,5 | 18 | 8 | 47,5 |
| 25 | 10 | M5 | 22 | 5,5 | 40,5 | 1,5 | 18 | 8 | 51,5 |
| ⌀ мм | KK | RT | ZB мм | SW мм | SW2 мм | SW3 мм | E мм | TG мм |
|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV |
| 16 | M8Х1,25 | M4 | 43 | 7 | 13 | 5 | 29 | 18 |
| 20 | M10Х1,25 | M5 | 43,5 | 9 | 17 | 6 | 36 | 22 |
| 25 | M10Х1,25 | M5 | 46 | 9 | 17 | 6 | 40 | 26 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | KK | Наружная резьба штока |
| A | Длина резьбы штока | RT |
Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| WH |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | ZB |
Строительная длина от задней крышки до TRP (теоретической точки отсчёта) |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей | SW | Размер и количество шлицов на штоке |
| H | Величина выступа | SW2 | Размер гайки штока «под ключ» |
| BG |
Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров | SW3 | Размер «под ключ» |
| PL |
Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха | E | Ширина / Высота корпуса цилиндра |
| ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе | TG |
Межцентровое расстояние между крепёжными резьбами |
|
|
|
|

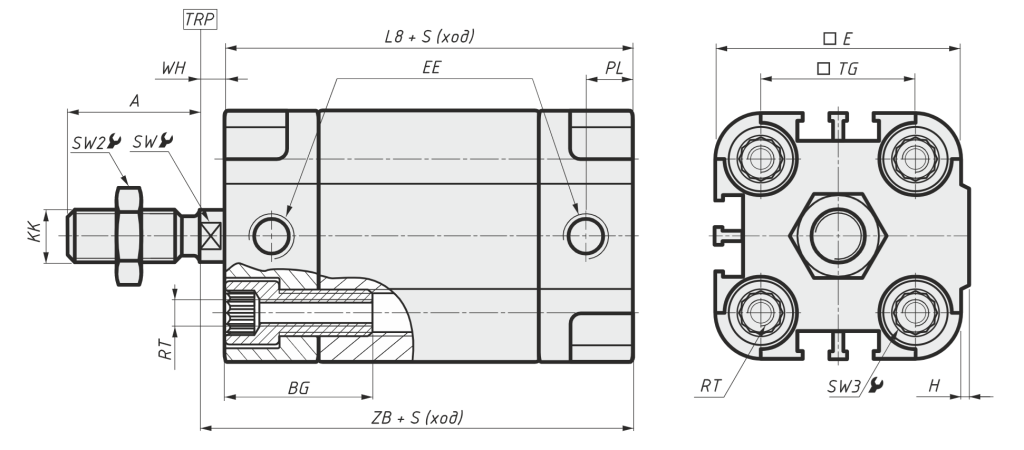

Стандартное исполнение с односторонним штоком |

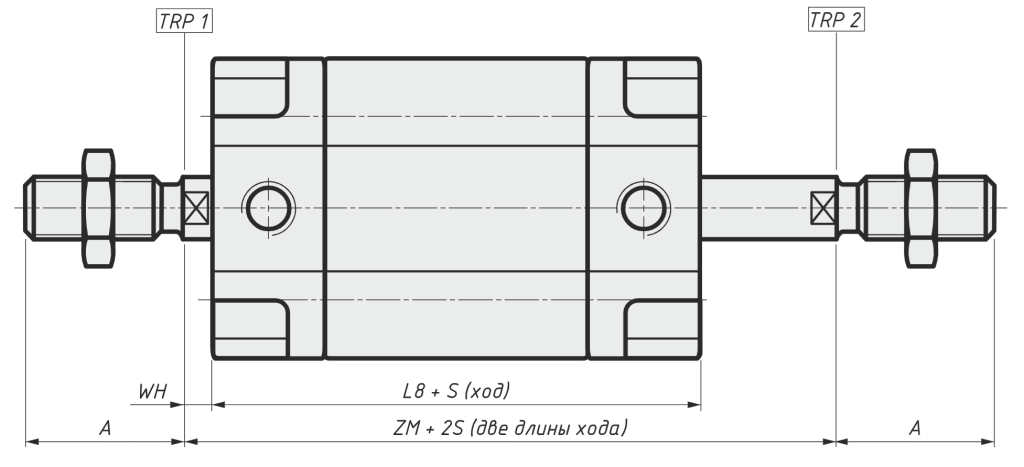

Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм | ⌀ штока мм | EE | A мм | WH мм | L8 мм | H мм | BG мм | PL мм | ZM мм |
|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 32 | 12 | G1/8 | 22 | 6 | 45 | 2 | 20 | 8 | 57 |
| 40 | 12 | G1/8 | 22 | 6,5 | 46,5 | 2,5 | 20 | 8 | 59,5 |
| 50 | 16 | G1/8 | 24 | 7,5 | 48 | 3 | 20 | 8 | 63 |
| 63 | 16 | G1/8 | 24 | 7,5 | 50,5 | 4 | 25 | 8 | 65,5 |
| 80 | 20 | G1/8 | 32 | 8 | 56,5 | 4 | 25 | 8 | 72,5 |
| ⌀ мм | KK | RT | ZB мм | SW мм | SW2 мм | SW3 мм | E мм | TG мм |
|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV |
| 32 | M10Х1,25 | M6 | 51 | 10 | 17 | 8 | 50 | 32 |
| 40 | M10Х1,25 | M6 | 53 | 10 | 17 | 8 | 60 | 42 |
| 50 | M12Х1,25 | M8 | 55,5 | 13 | 19 | 10 | 68 | 50 |
| 63 | M12Х1,25 | M10 | 58 | 13 | 19 | 12 | 87 | 62 |
| 80 | M16Х1,5 | M10 | 64,5 | 17 | 24 | 12 | 107 | 82 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | KK | Наружная резьба штока |
| A | Длина резьбы штока | RT |
Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| WH |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | ZB |
Строительная длина от задней крышки до TRP (теоретической точки отсчёта) |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей | SW | Размер и количество шлицов на штоке |
| H | Величина выступа | SW2 | Размер гайки штока «под ключ» |
| BG |
Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров | SW3 | Размер «под ключ» |
| PL |
Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха | E | Ширина / Высота корпуса цилиндра |
| ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе | TG |
Межцентровое расстояние между крепёжными резьбами |
| Характеристики |
|---|
| Тип цилиндра | Двустороннего действия |
| Тип демпфирования | упругое нерегулируемое [P] |
| Опрос положения поршня | С помощью магнитного датчика положения поршня |
| Пневматическое присоединение в зависимости от диаметра поршня |
|---|
| ⌀16 мм | ⌀20 мм | ⌀25 мм | ⌀32 мм | ⌀40 мм | ⌀50 мм | ⌀63 мм | ⌀80 мм |
| M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 |
| Условия эксплуатации |
|---|
| Рабочее давление, бар | 1…10 бар |
| Рабочая среда | Подготовленный сжатый воздух |
| Температура окружающей среды, ° С | -20...+80° C |
Внимание!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
Рекомендации:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
| Диаметр цилиндра (внутренний) | Теоретическое усилие, Н при рабочем давлении, бар | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||
|
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание | |
| 16 | 79 | 69 | 99 | 86 | 119 | 103 | 139 | 120 | 159 | 137 | 179 | 155 | 198 | 172 |
| 20 | 125 | 107 | 156 | 133 | 187 | 160 | 218 | 187 | 249 | 213 | 281 | 240 | 312 | 267 |
| 25 | 195 | 163 | 244 | 204 | 293 | 245 | 342 | 286 | 391 | 327 | 440 | 368 | 488 | 408 |
| 32 | 322 | 277 | 403 | 346 | 483 | 415 | 564 | 484 | 644 | 553 | 725 | 623 | 805 | 692 |
| 40 | 503 | 422 | 628 | 528 | 754 | 633 | 880 | 739 | 1005 | 844 | 1131 | 950 | 1257 | 1055 |
| 50 | 785 | 660 | 982 | 825 | 1178 | 990 | 1374 | 1155 | 1571 | 1320 | 1767 | 1485 | 1963 | 1650 |
| 63 | 1247 | 1121 | 1558 | 1402 | 1870 | 1682 | 2182 | 1962 | 2493 | 2243 | 2805 | 2523 | 3117 | 2803 |
| 80 | 2011 | 1814 | 2513 | 2268 | 3016 | 2721 | 3519 | 3175 | 4021 | 3628 | 4524 | 4082 | 5027 | 4535 |
