Описание
Классические профильные пневмоцилиндры Kipvalve KVNC ⌀32...125 мм в квадратном корпусе, по стандарту ISO 15552
- Полное соответствие стандарту ISO 15552.
- Разборный ремонтопригодный корпус
- Демпфирование: воздушное регулируемое [PPV]
- Тип цилиндра: двустороннего действия
- Установка стандартных квадратных магнитных датчиков положения поршня: в Т-образный паз с трех сторон

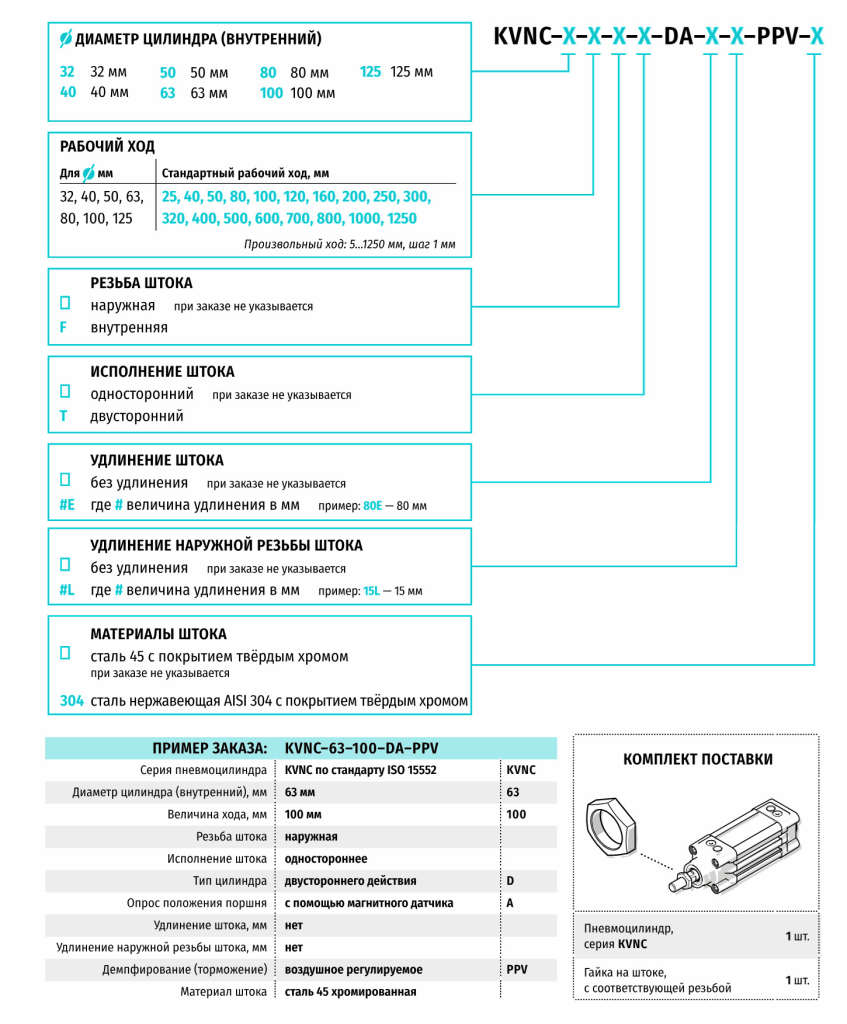

- Диапазон хода (см. «Обозначение при заказе»)
- стандартный - 25...1250 мм
- по запросу - любой 5...1250 мм, шаг хода 1 мм
Внимание! Выполнено с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
|
Cимвол [F] на стакане |
Чимволы [#E] на стакане |
Цимволы [#L] на стакане |
|

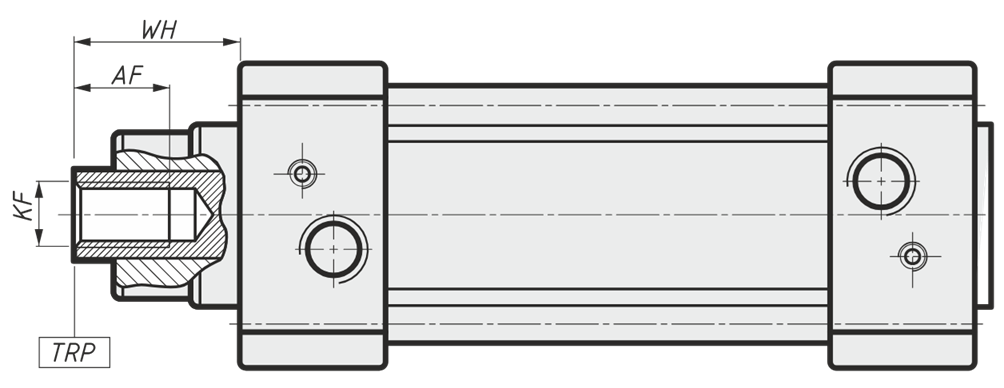

Внутренняя резьба штока |

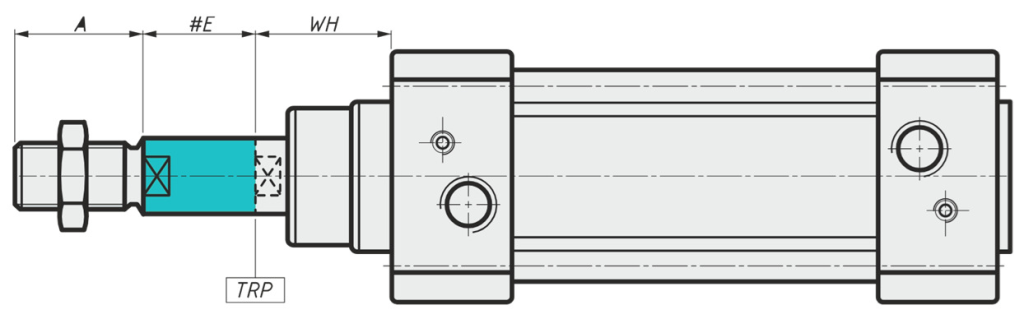

Удлинение штока |
Удлинение наружной резьбы штока |
| Описание размеров | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | Внутренняя резьба штока | Глубина внутренней резьбы штока | Длина резьбы штока | Величина удлинения штока | Величина удлинения наружных резьб штока |
|---|---|---|---|---|---|---|
| Диаметр цилиндра (внутренний), мм | WH мм | КФ | AF мм | А мм | #E мм | #L мм |
| Стандарт | ИСО 15552 | КИПВАЛВ | КИПВАЛВ | ИСО 15552 | КИПВАЛВ | КИПВАЛВ |
| 32 | 26 | М6х1 | 12 | 22 | макс 200 | макс 35 |
| 40 | 30 | М8х1,25 | 12 | 24 | макс 200 | макс 35 |
| 50 | 37 | М10х1,5 | 16 | 32 | макс 300 | макс 70 |
| 63 | 37 | М10х1,5 | 16 | 32 | макс 300 | макс 70 |
| 80 | 46 | М12х1,75 | 20 | 40 | макс 400 | макс 70 |
| 100 | 51 | М12х1,75 | 20 | 40 | макс 400 | макс 70 |
| 125 | 65 | М16х2 | 32 | 54 | макс 500 | макс 70 |
|
|
|
|

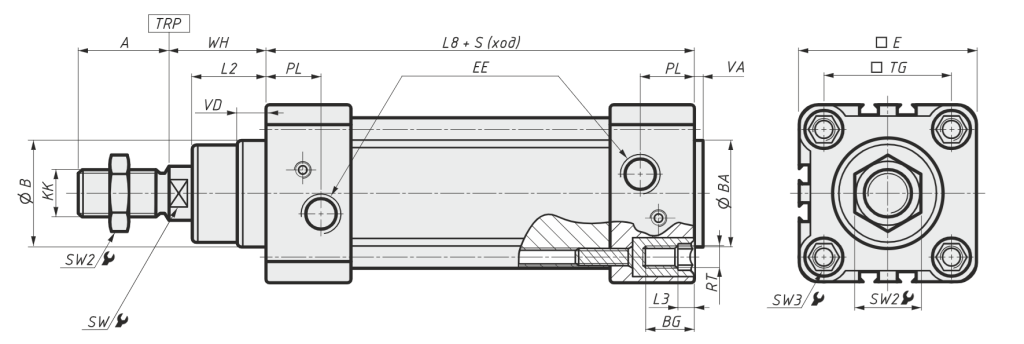

Стандартное исполнение с односторонним штоком |

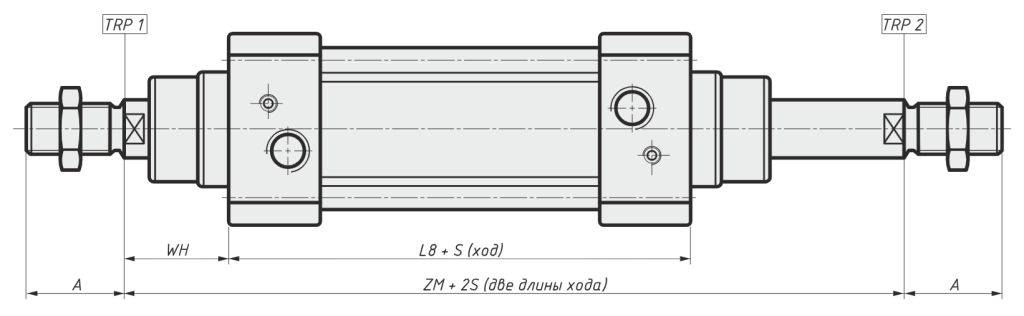

Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм | ⌀ штока мм | ЭЭ | А мм | WH мм | L8 мм | L2 мм | VD мм | PL мм | ⌀ B мм | BA мм | ВА мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | КВ | ИСО | ИСО | ИСО | ИСО | ИСО | ИСО | ИСО | ИСО | ИСО | ИСО |
| 32 | 12 | Г1/8 | 22 | 26 | 94 | 20 | 8 | 13 | 30 | 30 | 4 |
| 40 | 16 | Г1/4 | 24 | 30 | 105 | 22 | 10 | 14 | 35 | 35 | 4 |
| 50 | 20 | Г1/4 | 32 | 37 | 106 | 29 | 10 | 14 | 40 | 40 | 4 |
| 63 | 20 | Г3/8 | 32 | 37 | 121 | 29 | 10 | 16 | 45 | 45 | 4 |
| 80 | 25 | Г3/8 | 40 | 46 | 128 | 35 | 10 | 16 | 45 | 45 | 4 |
| 100 | 25 | Г1/2 | 40 | 51 | 138 | 38 | 10 | 18 | 55 | 55 | 4 |
| 125 | 32 | Г1/2 | 54 | 65 | 160 | 50 | 10 | 18 | 60 | 60 | 6 |
| ⌀ мм | КК | РТ | L3 мм | BG мм | SW мм | SW2 мм | SW3 мм | ZM мм | E мм | TG мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | ИСО | ИСО | ИСО | КВ | ИСО | КВ | КВ | ИСО | ИСО | ИСО |
| 32 | М10Х1,25 | М6Х1 | 5 | 16 | 10 | 17 | 6 | 146 | 45 | 32,5 |
| 40 | М12Х1,25 | М6Х1 | 5 | 16 | 13 | 19 | 6 | 165 | 54 | 38 |
| 50 | М16Х1,5 | М8Х1,25 | 5 | 16 | 17 | 24 | 8 | 180 | 64 | 46,5 |
| 63 | M16Х1,5 | M8Х1,25 | 5 | 16 | 17 | 24 | 8 | 195 | 75 | 56,5 |
| 80 | M20Х1,5 | M10Х1,5 | 5 | 17 | 22 | 27 | 10 | 220 | 93 | 72 |
| 100 | M20Х1,5 | M10Х1,5 | 5 | 17 | 22 | 27 | 10 | 240 | 110 | 89 |
| 125 | M27Х2 | M12Х1,75 | 5 | 20 | 27 | 36 | 12 | 290 | 134 | 110 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | KK | Наружная резьба штока |
| A | Длина резьбы штока | RT | Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| WH | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | L3 | Размер шестигранного углубления под ключ в крепёжных болтах |
| L8 | Длина корпуса пневмоцилиндра без учёта выступающих частей | BG | Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| L2 | Размер выступающей посадочной части передней крышки цилиндра | SW | Размер и количество шлицов на штоке |
| VD | Размер выступа передней крышки | SW2 | Размер гайки штока «под ключ» |
| PL | Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха | SW3 | Размер «под ключ» |
| B | Диаметр выступающей части передней крышки | ZM | Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| BA | Диаметр выступающей части задней крышки | E | Ширина / Высота корпуса цилиндра |
| VA | Размер выступа задней крышки | TG | Межцентровое расстояние между крепёжными резьбами |
| Характеристики |
|---|
| Тип цилиндра | Двустороннего действия |
| Тип демпфирования | Воздушное регулируемое с двух сторон [PPV] |
| Опрос положения поршня | С помощью магнитного датчика положения поршня |
| Пневматическое присоединение в зависимости от диаметра поршня |
|---|
| ⌀32 мм | ⌀40 мм | ⌀50 мм | ⌀63 мм | ⌀80 мм | ⌀100 мм | ⌀125 мм |
| G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 |
| Условия эксплуатации |
|---|
| Рабочее давление, бар | 1…10 бар |
| Рабочая среда | Подготовленный сжатый воздух |
| Температура окружающей среды, ° С | -20...+80° C |
Внимание!
Присутствие в условиях сильной температуры влаги отрицательно влияет на работу цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истирания) уплотнений. Рекомендации: - регулярный контроль уровня и своевременность слива жидкости в фильтр - своевременно прочищать или заменять фильтрующий элемент - если замечено, что цилиндр подается без отвода влаги, рекомендуется провести профилактическую замену манжеты поршня. Однако необходимо помнить, что многократная сборка только в шпильковых пневмоцилиндрах, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
| Диаметр цилиндра (внутренний) | Теоретическое усилие, Н при рабочем давлении, бар | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||
|
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
|
| 32 | 322 | 277 | 403 | 346 | 483 | 415 | 564 | 484 | 644 | 553 | 725 | 623 | 805 | 692 |
| 40 | 503 | 422 | 628 | 528 | 754 | 633 | 880 | 739 | 1005 | 844 | 1131 | 950 | 1257 | 1055 |
| 50 | 785 | 660 | 982 | 825 | 1178 | 990 | 1374 | 1155 | 1571 | 1320 | 1767 | 1485 | 1963 | 1650 |
| 63 | 1247 | 1121 | 1558 | 1402 | 1870 | 1682 | 2182 | 1962 | 2493 | 2243 | 2805 | 2523 | 3117 | 2803 |
| 80 | 2011 | 1814 | 2513 | 2268 | 3016 | 2721 | 3519 | 3175 | 4021 | 3628 | 4524 | 4082 | 5027 | 4535 |
| 100 | 3141 | 2945 | 3927 | 3625 | 4712 | 4418 | 5497 | 5154 | 6283 | 5891 | 7068 | 6627 | 7853 | 7363 |
| 125 | 4909 | 4587 | 6136 | 5734 | 7363 | 6881 | 8590 | 8028 | 9817 | 9175 | 11045 | 10322 | 12272 | 11468 |
