Описание

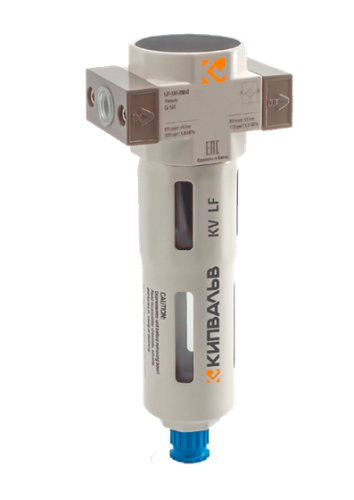

Фильтр-влагоотделитель KV LF
- Фильтрация воздуха: 5 или 40 мкм
- Отделение влаги
| Параметр | MINI | MIDI | MAXI |
|---|
| Присоединительный размер | G1/8 | G1/4 | G3/8 | G3/8 | G1/2 | G3/4 | G3/4 | G1 |
|
Расход воздуха * при диапазоне давления 0,5...12 бар и степени фильтрации 40 мкм |
750 л/мин |
1400 л/мин |
1600 л/мин |
3100 л/мин |
3400 л/мин |
3400 л/мин |
9700 л/мин |
10000 л/мин |
|
Расход воздуха * при диапазоне давления 0,5...12 бар и степени фильтрации 5 мкм |
650 л/мин |
1200 л/мин |
1300 л/мин |
2400 л/мин |
2500 л/мин |
2600 л/мин |
7600 л/мин |
8000 л/мин |
| Рабочее давление | 0,5 ... 12 бар | |||||||
| Степень очистки | 5 мкм или 40 мкм | |||||||
| Проектное положение | Вертикальное ±5° | |||||||
| Способ монтажа | Только на трубопровод или с использованием монтажного комплекта | |||||||
| Температура эксплуатации | 0...+50 °С | |||||||
| Входное давление при отводе конденсата, бар |
|---|
| При отводе конденсата вручную | 1...16 бар | ||
| При отводе конденсата автоматически | 2...12 бар | ||
| Максимальный объём конденсата | 22 см3 | 43 см3 | 80 см3 |
*Значения расхода воздуха указаны для следующих условий: температура 20 °С, входное давление 6 бар, выходное давление 5 бар

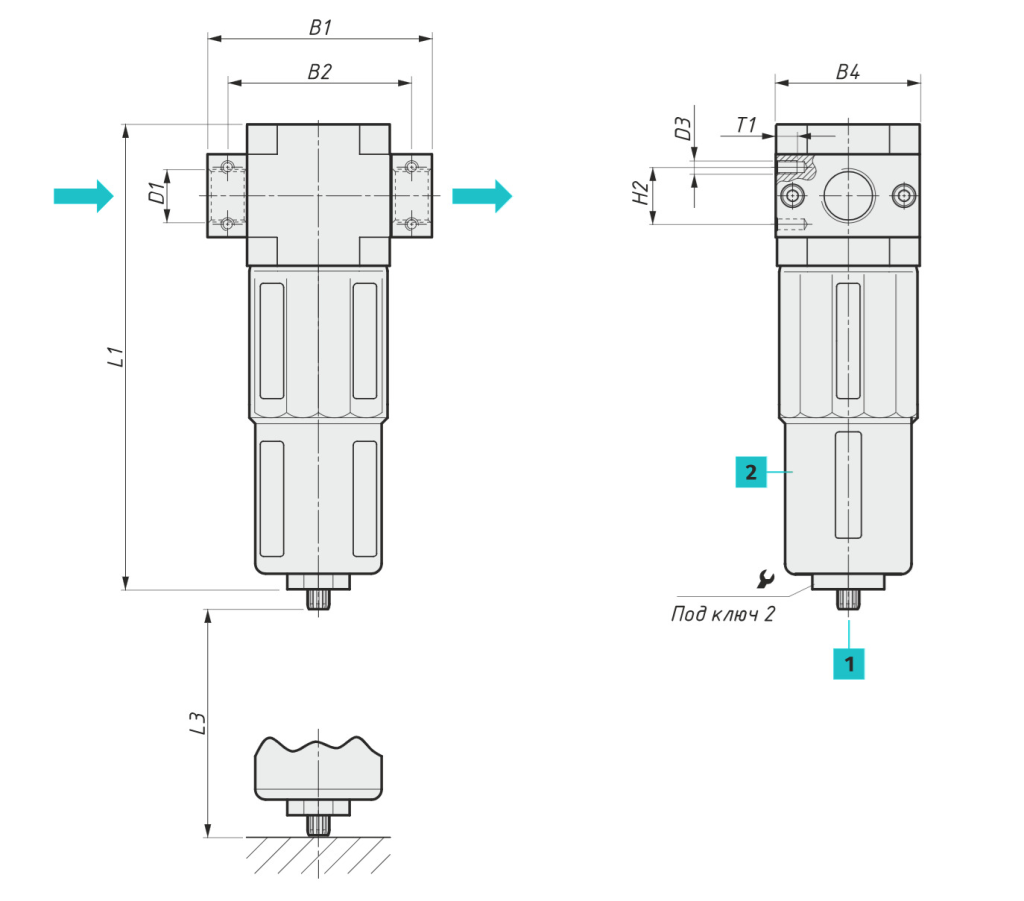

L3 - минимально допустимый размер при монтаже для обслуживания фильтра KV LF
1. Слив конденсата
2. Металлический корпус
Направление потока сжатого воздуха
| Тип устройства | B1 мм | B2 мм | B4 мм | D1 | D3 | H2 мм | L1 мм | L3 мм | T1 мм | Под ключ 2 мм |
|---|
| MINI |
|---|
| KV LF-1/8-MINI | 64 | 52 | 40 | G1/8 | M4 | 11 | 95 | 60 | 7 | 22 |
| KV LF-1/4-MINI | G1/4 | |||||||||
| KV LF-3/8-MINI | 70 | G3/8 |
| MIDI |
|---|
| KV LF-3/8-MIDI | 85 | 70 | 55 | G3/8 | M5 | 22 | 179 | 80 | 8 | 24 |
| KV LF-1/2-MIDI | G1/2 | |||||||||
| KV LF-3/4-MIDI | G3/4 |
| MAXI |
|---|
| KV LF-3/4-MAXI | 96 | 80 | 66 | G3/4 | M5 | 22 | 203 | 90 | 8 | 24 |
| KV LF-1-MAXI | 116 | 91 | G1 |
| Комплект поставки | шт |
|---|---|
| Фильтр-влагоотделитель KV LF | 1 |
| Монтажная скоба | 2 |
| Присоединительные винты | 4 |
