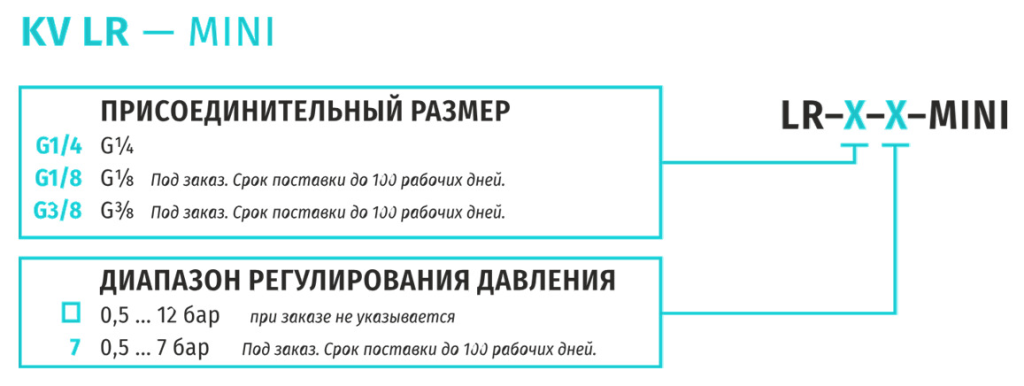

LR-
Х
Х
-
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

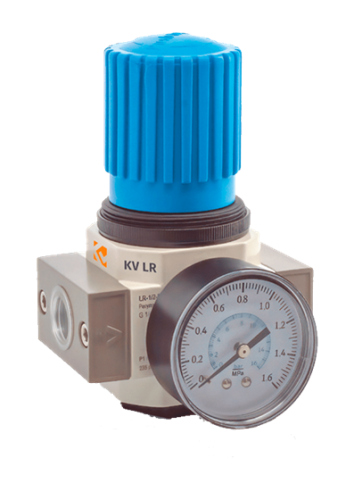

Регулятор давления KV LR
| Параметр | MINI | MIDI | MAXI |
|---|
| Присоединительный размер | G1/8 | G1/4 | G3/8 | G3/8 | G1/2 | G3/4 | G3/4 | G1 |
|
Расход воздуха * при диапазоне давления 0,5...12 бар и степени фильтрации 40 мкм |
800 л/мин |
1500 л/мин |
1700 л/мин |
3200 л/мин |
3500 л/мин |
3500 л/мин |
11000 л/мин |
11500 л/мин |
|
Расход воздуха * при диапазоне давления 0,5...12 бар и степени фильтрации 5 мкм |
800 л/мин |
1500 л/мин |
1700 л/мин |
3200 л/мин |
3500 л/мин |
3500 л/мин |
11000 л/мин |
11500 л/мин |
|
Расход воздуха * при диапазоне давления 0,5...7 бар |
1000 л/мин |
1600 л/мин |
1800 л/мин |
3300 л/мин |
4000 л/мин |
4500 л/мин |
12000 л/мин |
12500 л/мин |
| Наличие манометра | Предустановленный G1/8 | Предустановленный G1/4 | ||||||
| Максимальный гистерезис | 0,2 бар | 0,4 бар | ||||||
| Рабочее давление | 0,5 ... 12 бар | |||||||
| Степень очистки | 5 мкм или 40 мкм | |||||||
| Проектное положение | Вертикальное ±5° | |||||||
| Способ монтажа | Только на трубопровод или с использованием монтажного комплекта | |||||||
| Тип ручки регулятора | С фиксацией | |||||||
| Температура эксплуатации | 0...+50 °С | |||||||
*Значения расхода воздуха указаны для следующих условий: температура 20 °С, входное давление 6 бар, выходное давление 5 бар

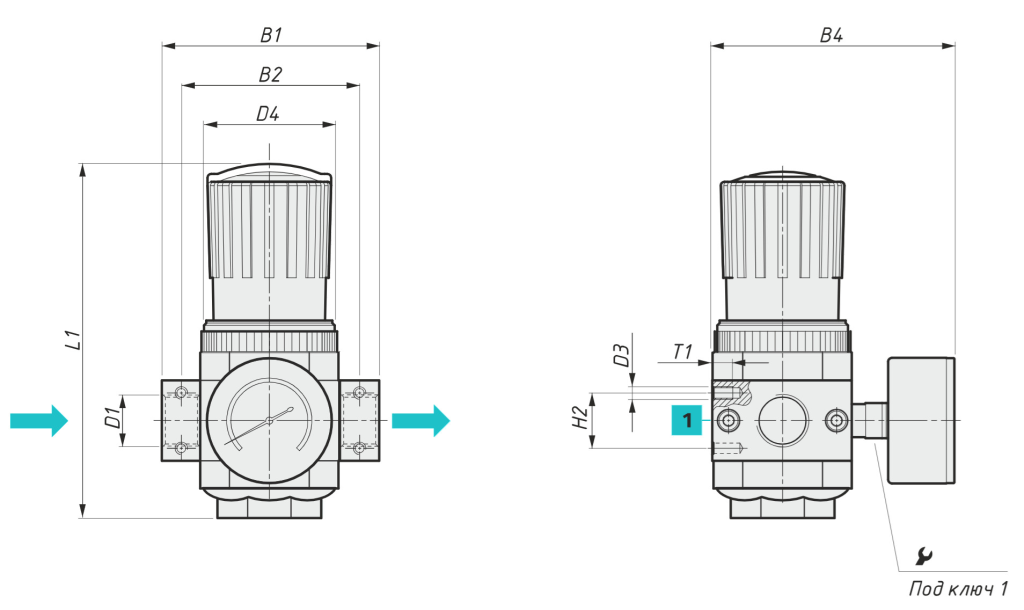

L3 - минимально допустимый размер при монтаже для обслуживания фильтра-регулятора KV LFR
1. Второй порт для подключения манометра
Направление потока сжатого воздуха
| Тип устройства | B1 мм | B2 мм | B4 мм | D1 | D3 | D4 | H2 мм | L1 мм | T1 мм | Под ключ 1 мм |
|---|
| MINI |
|---|
| KV LR-1/8-MINI | 64 | 52 | 76 | G1/8 | M4 | M36×1,5 | 11 | 95 | 7 | 14 |
| KV LR-1/4-MINI | G1/4 | |||||||||
| KV LR-3/8-MINI | 70 | G3/8 |
| MIDI |
|---|
| KV LR-3/8-MIDI | 85 | 70 | 95 | G3/8 | M5 | M52×1,5 | 22 | 135 | 8 | 14 |
| KV LR-1/2-MIDI | G1/2 | |||||||||
| KV LR-3/4-MIDI | G3/4 |
| MAXI |
|---|
| KV LR-3/4-MAXI | 96 | 80 | 107 | G3/4 | M5 | M36×1,5 | 22 | 125 | 8 | 14 |
| KV LR-1-MAXI | 116 | 91 | G1 |
| Комплект поставки | шт |
|---|---|
| Регулятор давления КV LR | 1 |
| Манометр | 1 |
| Монтажная скоба | 2 |
| Присоединительные винты | 4 |
