Термопары с коммутационной головкой ОВЕН ДТПХхх5
Описание
Термопары с коммутационной головкой ОВЕН ДТПХхх5
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур - до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) - для ДТПК
- ТХК (L) - для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы - не менее 0,95 за 16 000 час;
- средний срок службы - не менее 4 лет;
- гарантийный срок эксплуатации - 2 года.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С - для клеммных головок из алюминиевого сплава;
- 120 °С - для головок из полиамида.
Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Стандартное исполнение |
Увеличенная | ||
Пластмассовая |
Металлическая |
Пластмассовая |
Металлическая |
Конструктивное |
Модель |
Параметры |
Материал |
Длина монтажной |
|
ДТПх015 |
D=8 мм |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) |
60, 80, 100, |
ДТПх025 |
D=10 мм |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) | ||
Подвижный штуцер |
ДТПх035 |
D=8 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) | |
ДТПх045 |
D=10 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) | ||
Подвижный штуцер |
ДТПх055 |
D=10 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) |
80, 100, 120, |
ДТПх065 |
D=8 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) |
60, 80, 100, | |
ДТПх075 |
D=10 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) | ||
ДТПх085 |
D=10 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) | ||
Подвижный штуцер |
ДТПх095 |
D=10 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) | |
ДТПх105 |
D=8 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) | ||
Подвижный штуцер |
ДТПх185 |
D=10 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) |
80, 100, 120, |
ДТПх195 |
D=10 мм, | |||
Подвижный штуцер |
ДТПх205 |
D=10 мм, | ||
ДТПх215 |
D=10 мм, | |||
Подвижный штуцер |
ДТПх265 |
D=6 мм, |
ДТПL сталь 12Х18Н10Т (-40…+600
°С) |
80, 100, 120, |
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар. |
Характеристика |
Значение | |
ДТПLхх5 |
ДТПКхх5 | |
Номинальная статическая характеристика (НСХ) |
L (ХК) хромель-копель |
K (ХА) хромель-алюмель |
Рабочий диапазон измеряемых температур |
-40...+600 °С |
-40…+800°С, -40…+900°С |
Класс допуска датчика |
2 | |
Условное давление |
0,4…10 МПа (в зависимости от конструктивного исполнения) | |
Исполнение рабочего спая термопары, относительно корпуса датчика |
Изолированный, неизолированный | |
Диаметр термоэлектродной проволоки |
0,5 мм; 0,7 мм; 1,2 мм | |
Показатель тепловой инерции, не более: | ||
- с изолированным рабочим спаем |
20 с | |
- с неизолированным рабочим спаем |
10 с | |
Количество рабочих термопар в изделии |
1 или 2 | |
Материал защитной арматуры |
сталь 12Х18Н10Т, сталь 10Х23Н18 | |
Степень защиты по ГОСТ 14254 |
IP54/IP67 | |
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 % |
Тип термоэлектрического |
Номинальная статическая |
Диаметр |
Температура |
Продолжительность |
ДТПК (ХА) |
хромель - алюмель |
5,0; 3,2 |
800 |
10000 |
1000 |
2000 | |||
1200 |
100 | |||
1,5 |
800 |
10000 | ||
1000 |
1000 | |||
1100 |
200 | |||
1,2 |
800 |
10000 | ||
1000 |
500 | |||
1100 |
200 | |||
0,7 |
800 |
6000 | ||
1000 |
300 | |||
0,5 |
800 |
1000 | ||
1000 |
100 | |||
0,3; 0,2 |
600 |
1000 | ||
800 |
200 | |||
ДТПL (ХК) |
хромель - копель |
5,0; 3,2; 1,5 |
600 |
10000 |
800 |
1000 | |||
1,2; 0,7 |
600 |
10000 | ||
800 |
500 | |||
0,5 |
600 |
5000 | ||
0,3; 0,2 |
600 |
1000 |

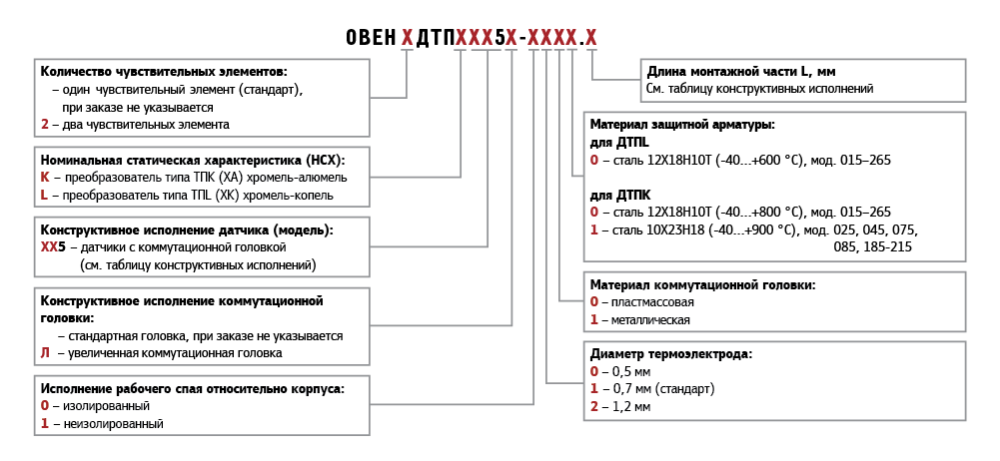

Пример обозначения при заказе: ОВЕН ДТПК045-0111.120
Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры - сталь 10Х23Н18 с диапазоном измерения температуры от -40до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.
Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры | ||||
Материал |
Рекомендуемые |
Условия |
Температура |
Особенности |
Нержавеющие |
800 |
Неподвижные окислительные
или |
850 |
Неустойчивы в серосодержащих |
600 |
воздействие механических нагрузок | |||
Нержавеющая |
900 |
Неподвижные, движущиеся |
1050 |
Стойкость к коррозии
при |
Нержавеющая Сталь AISI310 |
1100 |
Неподвижные окислительные или нейтральные газообразные |
1100 |
Хорошая
сопротивляемость устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С |
1050 |
Движущиеся газообразные | |||
Нержавеющая |
900 |
Неподвижные, движущиеся газообразные среды, воздействие механических нагрузок, |
925 |
Хорошая сопротивляемость воде, появлению каверн и раковин |
Нержавеющая |
800 |
Неподвижные
окислительные |
850 |
Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С |
600 |
Движущиеся газообразные | |||
Нержавеющая |
1000 |
Неподвижные, движущиеся режим теплосмен |
1050 |
Для замены 12Х18Н10Т Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок |
Сплав на |
1100 |
Неподвижные, движущиеся |
1300 |
Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном |
Керамика МКРц |
1100 |
Высокотемпературные |
- |
Не рекомендуется воздействие |
Корунд CER795 |
1300 |
Высокотемпературные |
- |
Высокая твердость и |
Карбид кремния |
1250 |
Расплавы солей |
- |
Высокая твердость и |
НСХ |
Класс допуска |
Диапазон измерения |
Пределы допускаемых |
К (ХА) |
2 |
-40…+333 °C включ. |
± 2,5 °C |
св. 333…+1300 °C |
± 0,0075t°C | ||
1 |
-40…+375 °C включ. |
± 1,5 °C | |
св. 375…+1300 °C |
± 0,004t°C | ||
L (ХК) |
2 |
-40…+360 °C включ. |
± 2,5 °C |
св. 360…+600 °C |
± (0,700 + 0,005t) °C | ||
J (ЖК) |
1 |
-40…+375 °C включ. |
± 1,5 °C |
св. 375…+750 °C |
± 0,004t°C | ||
S(ПП) |
2 |
0…+600 °C включ. |
1,5 °C |
св. 600…+1600 °C |
0,0025t°C | ||
t - значение измеряемой температуры °C |
- Датчик
- Паспорт
