Описание

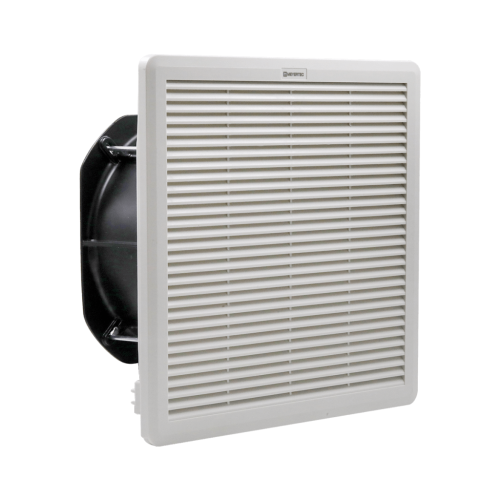

Вентиляторы для шкафов автоматики MTK-FFNT, Meyertec
Вентиляторы используются для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования.
Наличие сменного фильтра препятствует проникновению пыли и влаги внутрь шкафа и обеспечивает степень защиты не ниже IP54.
Вентиляторы применяются совместно с термостатами.
Рекомендации по применению:
• Устанавливать вентиляторы с фильтром лучше в нижней трети шкафа, а выпускную решетку - в верхней трети (как можно выше), что позволит обеспечить естественную конвекцию воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
• Для смены направления потока воздуха следует перевернуть вентилятор.
• К вентиляторам с фильтром и выпускным решеткам шкафа необходимо обеспечить свободный доступ воздуха, чтобы излишнее тепло беспрепятственно могло поступать из шкафа в окружающую среду.
• Следует использовать вентиляторы с фильтром и выпускные решетки в тех случаях, когда температура воздуха снаружи ниже температуры внутри шкафа. Тогда применение решеток и вентиляторов будет наиболее экономичным и эффективным.
• Следует использовать вентиляторы с фильтром для нагнетания воздуха внутрь шкафа, а не наоборот. Тогда из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
• Рекомендуется применять термостаты MTK-CT0 или MTK-CT2 для того, чтобы вентилятор работал не постоянно, а включался только при необходимости. Это увеличит срок службы вентилятора, а также снизит периодичность замены фильтров впускных и выпускных решеток.
Вентиляторы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
| Параметр | Значение |
|---|---|
| Питание | 220V AC |
| Тип защиты | IP54 |
| Материал фильтрующего элемента | G4 по ГОСТ Р ЕН 779-2014, степень фильтрации 94% |
| Подключение | Три винтовые клеммы |
| Срок службы | 50000 ч при +40 °С |
| Степень защиты | IP54 |
| Уровень шума | 30...70 дБ |
| Рабочая температура | -40…+70 °C |
| Влажность | <90%, без конденсата |
| Материал корпуса | АBS-пластик |
| Материал крыльчатки | алюминиевый сплав / термопластик / металл |
| Материал фильтрующего элемента | G4 по ГОСТ Р ЕН 779-2014, степень фильтрации 94% |
| Модель | Расход воздуха с фильтром / без фильтра, м3/ч | Скорость вращения min/max, об/мин | Уровень шума min/max, дБА |
|---|---|---|---|
| MTK-FFNT024 | 24/30 | 1700/2200 | 27/30 |
| MTK-FFNT065 | 65/96 | 1800/2300 | 39/42 |
| MTK-FFNT100 | 100/138 | 2600/3000 | 43/48 |
| MTK-FFNT200 | 200/272 | 2650/2950 | 52/62 |
| MTK-FFNT380 | 380/586 | 2600/3000 | 52/62 |
| MTK-FFNT480 | 480/800 | 2500/2800 | 63/66 |
| MTK-FFNT700 | 700/1000 | 2300/2600 | 65/70 |
| Модель | Потребляемая мощность, Вт | Ток потребления, мА |
|---|---|---|
| MTK-FFNT024 | 14 | 70 |
| MTK-FFNT065 | 16 | 70 |
| MTK-FFNT100 | 21 | 120 |
| MTK-FFNT200 | 26 | 230 |
| MTK-FFNT380 | 42 | 200 |
| MTK-FFNT480 | 48 | 230 |
| MTK-FFNT700 | 72 | 330 |
| Модификация | Габаритные размеры, мм | Масса, кг |
|---|---|---|
| MTK-FFNT024 | 106×106×61 | 0,32 |
| MTK-FFNT065 | 150×150×67 | 0,47 |
| MTK-FFNT100 | 150×150×80 | 0,60 |
| MTK-FFNT200 | 200×200×100 | 1,05 |
| MTK-FFNT380 | 250×250×100 | 1,20 |
| MTK-FFNT480 | 322×322×105 | 1,82 |
| MTK-FFNT700 | 322×322×125 | 3,96 |
Для монтажа вентилятора следует:
1. Подготовить отверстия для установки согласно габаритному и установочному чертежам (см. таблицу).
2. Установить вентилятор.
| Модификация | Габаритный чертеж |
|---|---|
| MTK-FFNT024-106 |
|
| MTK-FFNT065-150 |
|
| MTK-FFNT100-150 | |
| MTK-FFNT200-200 |
|
| MTK-FFNT380-250 |
|
| MTK-FFNT480-322 |
|
| MTK-FFNT700-322 |
|
Для подключения вентилятора следует:
1. Подключить провода к контактной группе (см. схему подключения).
2. Установить кабельный ввод в крышку. Установить крышку на корпус, закрутить винты.
Схема подключения
ВНИМАНИЕПодключение и техническое обслуживание производится только при отключенном питании изделия.
