Ремкомплекты уплотнений для пневмоцилиндров Kipvalve серии KVNG И KVSC
Описание
Ремкомплекты уплотнений для пневмоцилиндров Kipvalve серии KVNG И KVSC
В процессе эксплуатации пневмоцилиндров их мягкие уплотнения подвержены естественному износу. Они могут терять свои свойства, грубеть, деформироваться и повреждаться. Эксплуатация пневмоцилиндров в неблагоприятных условиях, таких как повышенная влажность,высокая загрязнённость окружающей среды, резкие перепады температуры, а также неудовлетворительное состояние системы подготовки воздуха, значительно ускоряют эти процессы. Ухудшение свойств уплотнений приводит к утечкам сжатого воздуха из цилиндров, ухудшению характеристик оборудования, снижению производительности и дополнительным производственным издержкам. Для исключения этих негативных факторов неисправный пневмоцилиндр необходимо заменить.
Однако, замена всего цилиндра целиком зачастую не рациональна, т.к. основные узлы пневмоцилиндра, такие как корпус, шток и поршень, как правило, не требуют замены и для восстановления заводских характеристик цилиндра достаточно заменить его мягкие уплотнения, воспользовавшись ремкомплектом.
Ремкомплект для пневмоцилиндров KIPVALVE представляет собой набор мягких уплотнений, которые в процессе эксплуатации цилиндра подвержены естественному износу. В состав ремкомплекта обычно включаются все необходимые расходники: манжеты поршня, направляющее кольцо, уплотнения поршня и корпуса, уплотнения демпфера, манжета штока. Стоимость ремкомплекта значительно ниже стоимости цилиндра в сборе, а процесс замены уплотнений прост, не требует каких-то специальных навыков и инструментов.

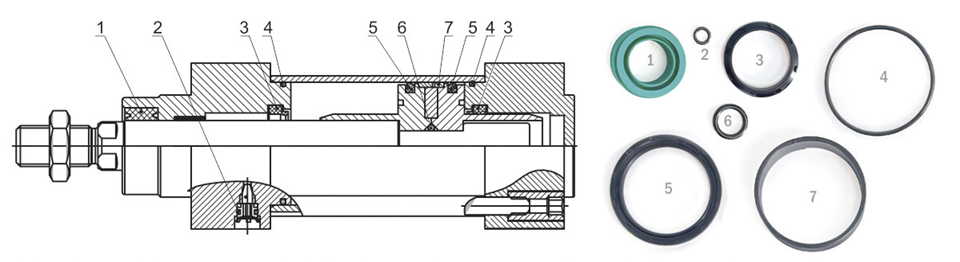

Состав ремкомплекта для пневмоцилиндров
Позиция на рисунке |
Наименование |
Материал |
Количество |
1 |
Манжета штока |
Полиуретан |
1 |
2 |
Уплотнительное кольцо иглы демпфера |
Резина(NBR) |
2 |
3 |
Демпферное кольцо |
Резина(NBR) |
2 |
4 |
Уплотнительное кольцо между корпусом(гильзой) и крышками |
Резина(NBR) |
2 |
5 |
Манжета поршня |
Резина(NBR) |
2 |
6 |
Уплотнительное кольцо между поршнем и штоком |
Резина(NBR) |
1 |
7 |
Опорно-направляющее кольцо |
Полиоксиметилен |
1 |
Ø поршня[mm] |
Тип цилиндра |
Артикул |
32 |
KVNG-32-••-DA-PPV |
KVNG-32-N-SK |
40 |
KVNG-40-••-DA-PPV |
KVNG-40-N-SK |
50 |
KVNG-50-••-DA-PPV |
KVNG-50-N-SK |
63 |
KVNG-63-••-DA-PPV |
KVNG-63-N-SK |
80 |
KVNG-80-••-DA-PPV |
KVNG-80-N-SK |
100 |
KVNG-100-••-DA-PPV |
KVNG-100-N-SK |
125 |
KVNG-125-••-DA-PPV |
KVNG-125-N-SK |

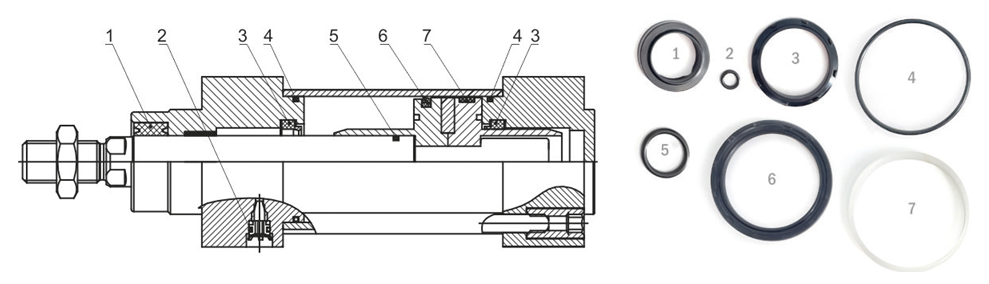

Состав ремкомплекта для пневмоцилиндров
Позиция на рисунке |
Наименование |
Материал |
Количество |
1 |
Манжета штока |
Резина(NBR) |
1 |
2 |
Уплотнительное кольцо иглы демпфера |
Резина(NBR) |
2 |
3 |
Демпферное кольцо |
Резина(NBR) |
2 |
4 |
Уплотнительное кольцо между корпусом(гильзой) и крышками |
Резина(NBR) |
2 |
5 |
Уплотнительное кольцо между поршнем и штоком |
Резина(NBR) |
1 |
6 |
Манжета поршня |
Резина(NBR) |
1 |
7 |
Опорно-направляющее кольцо |
Полиоксиметилен |
1 |
Ø поршня[mm] |
Тип цилиндра |
Артикул |
32 |
KVSC-32-••-DA-PPV |
KVSC-32-B-SK |
40 |
KVSC-40-••-DA-PPV |
KVSC-40-B-SK |
50 |
KVSC-50-••-DA-PPV |
KVSC-50-B-SK |
63 |
KVSC-63-••-DA-PPV |
KVSC-63-B-SK |
80 |
KVSC-80-••-DA-PPV |
KVSC-80-B-SK |
100 |
KVSC-100-••-DA-PPV |
KVSC-100-B-SK |
125 |
KVSC-125-••-DA-PPV |
KVSC-125-B-SK |
